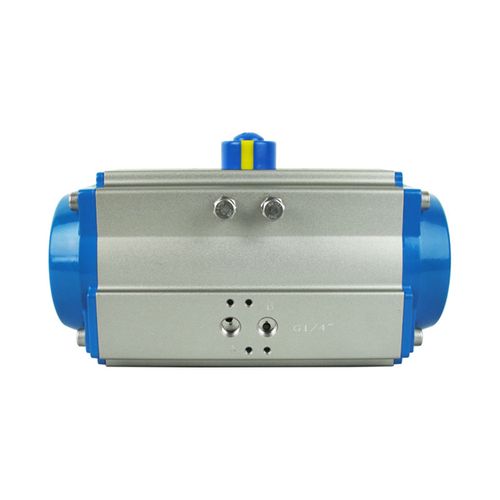

ZT/AT-DA52~ZT/AT-DA270 (双作用、单作用）气动执行器机构

气动执行器简介

气动执行器的执行机构和调节机构是统一的整体，其执行机构有薄膜式、活塞式、拨叉式和齿轮齿条式。活塞式行程长，适用于要求有较大推力的场合；而薄膜式行程较小，只能直接带动阀杆。拨叉式气动执行器具有扭矩大、空间小、扭矩曲线更符合阀门的扭矩曲线等特点，但是不很美观；常用在大扭矩的阀门上。齿轮齿条式气动执行机构有结构简单，动作平稳可靠，并且**防爆等优点，在发电厂、化工，炼油等对**要求较高的生产过程中有广泛的应用。
       气动执行器是用气压力驱动启闭或调节阀门的执行装置，又被称气动执行机构或气动装置，不过一般通俗的称为气动头。本文对气动头的各种技术要求，进行阐述.

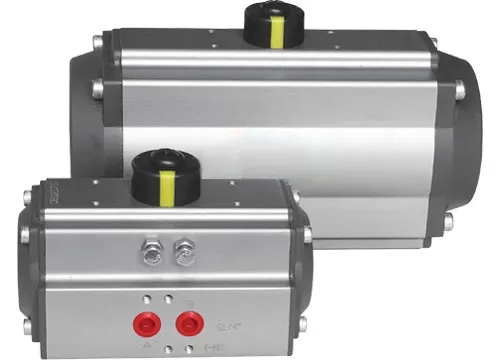

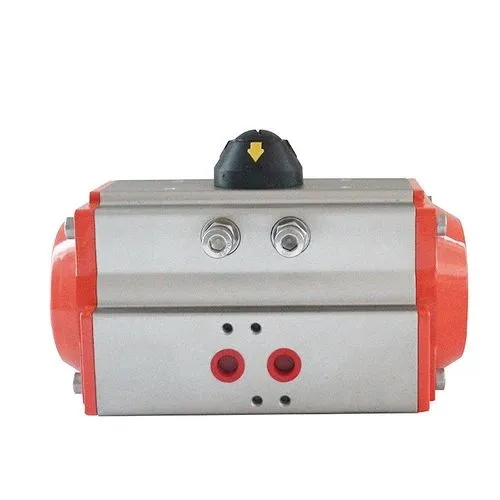

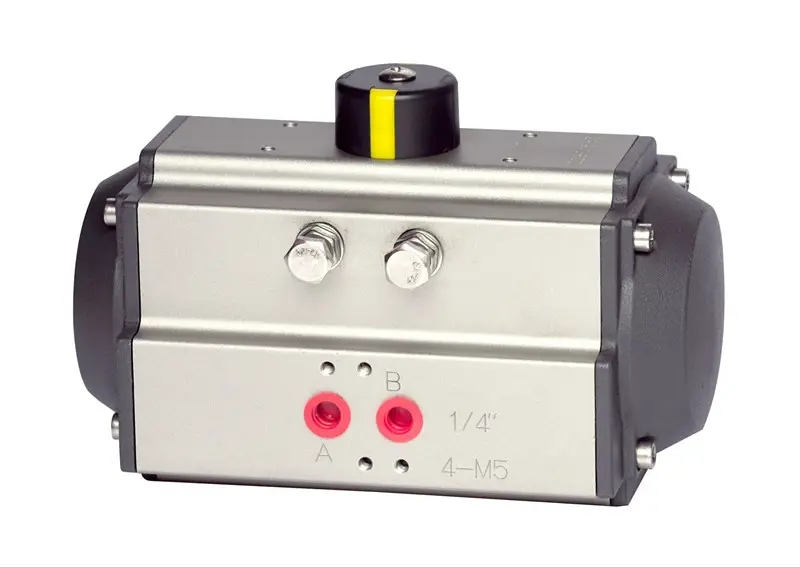

DA/SR系列新型阀门气动执行器
             DA/SR新型齿轮齿条式气动执行器由上海什么公司综合了国内外*新技术，通过CAD三维模型创新优化设计，外形美观紧凑、现代化的造型；并采用实用新型材料、新工艺，使产品的质量、性能更加可靠；多规格选型更经济实惠；产品全面符合*新国际标准技术规范，满足现在和未来的需求。

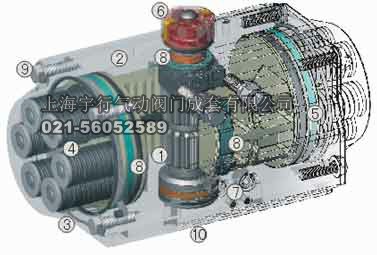

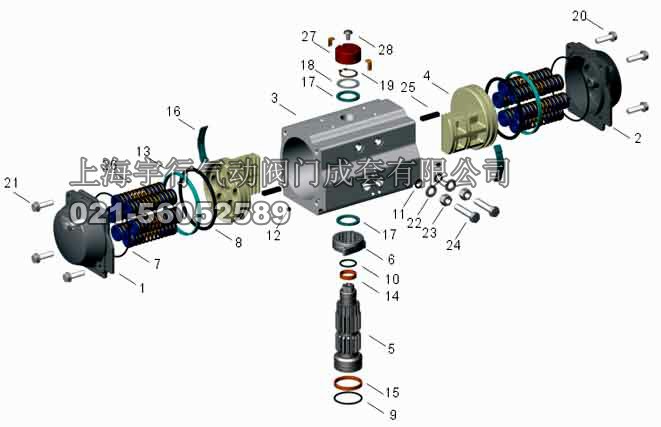

 ①齿轮齿条双活塞对称结构设计，动作快速平稳，精度高，输出功率大，通过简单的改变活塞装配位置可得到反方向旋转。
②挤压的**铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟隆涂层），使用寿命更长，摩擦系数低。
③一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。
④组合式预符荷**弹簧组，不论在装配过程或使用现场中，都能方便而**的安装或增减弹簧数量。

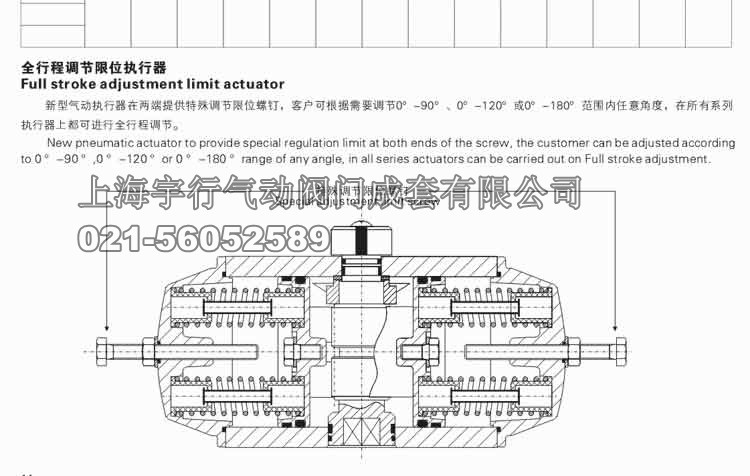

⑤外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是精确方便，调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。
⑥多功能位置指示器，现场可视化指示，符合VID/VIE3845、NAMUR标准槽，能安装并输出所有附件，如限位开关盒、电气***、位置传感器（倍加福、图尔克）。
⑦气源接口符合NRMAR标准，可直接安装NUMAR标准电磁阀。

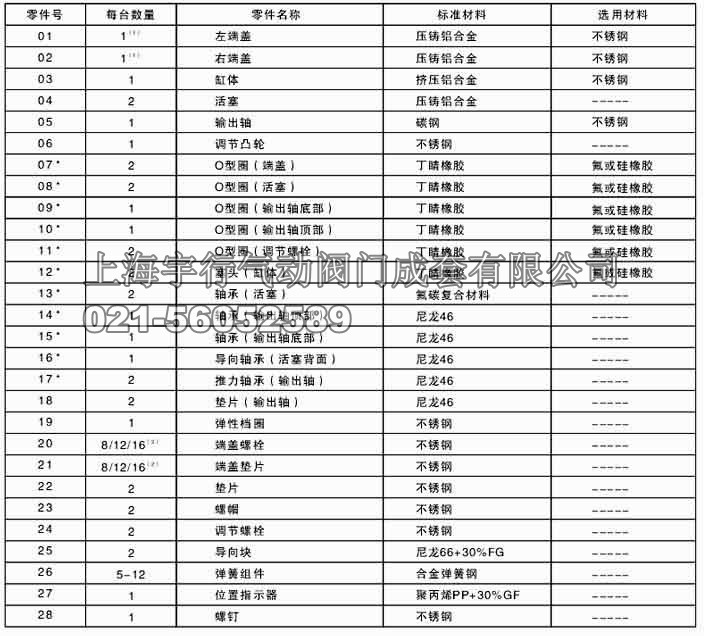

⑧齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦，并且增加润滑,使其低摩擦、长寿命。
⑨所有的紧固件均采用不锈钢材料，长期抗腐蚀。

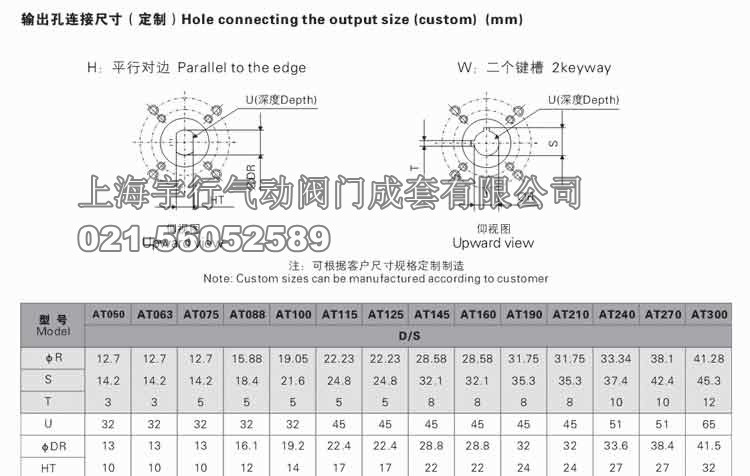

⑩连接部分符合全新国际标准规范ISO5211，DIN3337（F03-F25）使产安装具有互换性、通用性 。

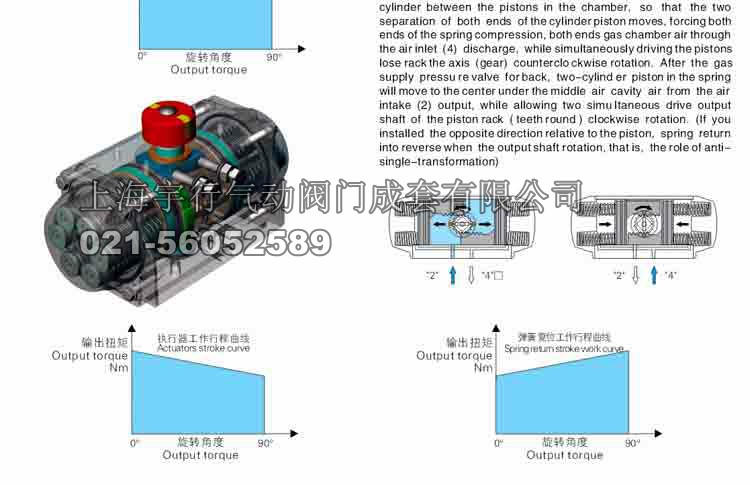

 AT-DA 双作用工作原理

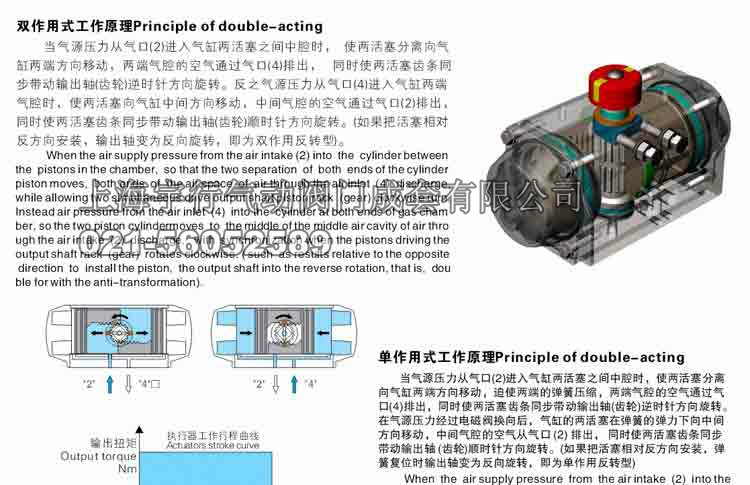

        当气源压力从气口(2)进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过气口(4)排出，同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。反之气源压力从气口(4)进入气缸两端气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过气口(2)排出，同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。（如果把活塞相对反方向安装，输出轴变为反向旋转，即为双作用反转DL型）


           空气进入左气孔，带动活塞左右推动.                         空气进入右气孔，带动活塞往中间压缩.

     AT-SR型单作用式工作原理
         当气源压力从气口(2)进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过气口(4)排出，同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。在气源压力经过电磁阀换向后，气缸的两活塞在弹簧的弹力下向中间方向移动，中间气腔的空气从气口(2)排出，同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。（如果把活塞相对反方向安装，弹簧复位时输出轴变为反向旋转，即为单作用反转SO型）

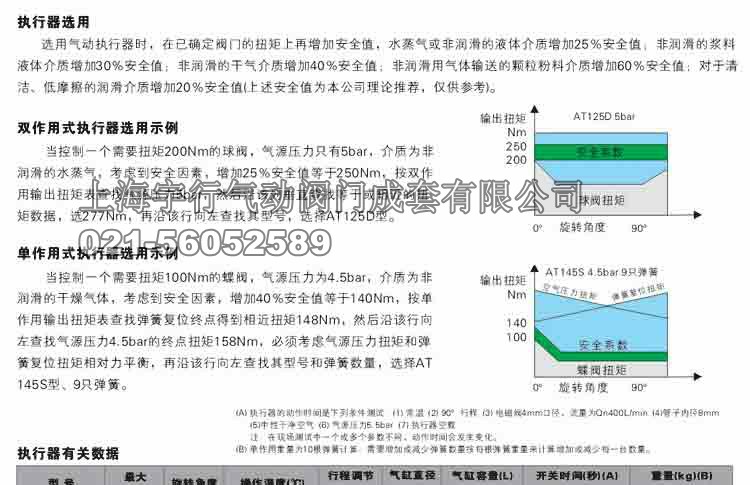

执行器选用
      选用气动执行器时，在已确定阀门的扭矩上再增加**值，水蒸气或非润滑的液体介质增加25%**值；非润滑的浆料液体介质增加30%**值；非润滑的干气介质增加40%**值；非润滑用气体输送的颗粒粉料介质增加60%**值；对于清洁、低摩擦的润滑介质增加20%**值（上述**值为本公司理论推荐，仅供参考）。

DA型双作用式执行器选用示例
       当控制一个需要扭矩200Nm的球阀，气源压力只有5bar，介质为非润滑的水蒸气，考虑到**因素，增加25%**值等于250Nm，按双作用输出扭矩表查找气源压力5bar，然后沿该列垂直查找等于或相近的扭矩数据，选277Nm，再沿该行向左查找其型号，选择DR00300型。

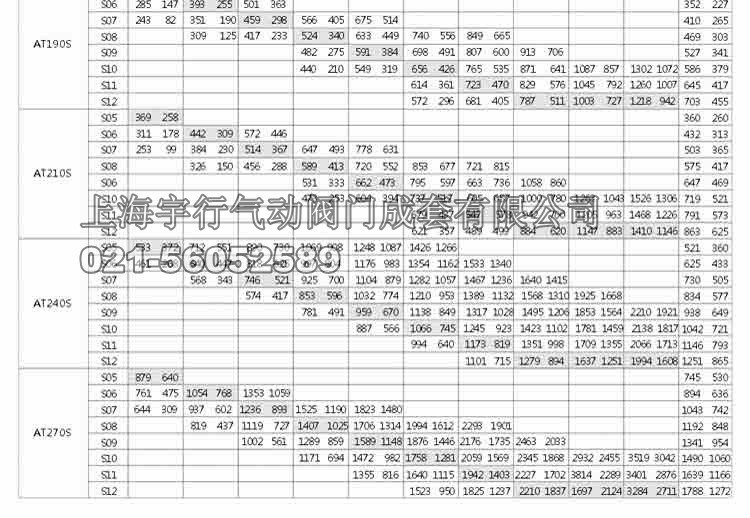

SR型单作用式执行器选用示例

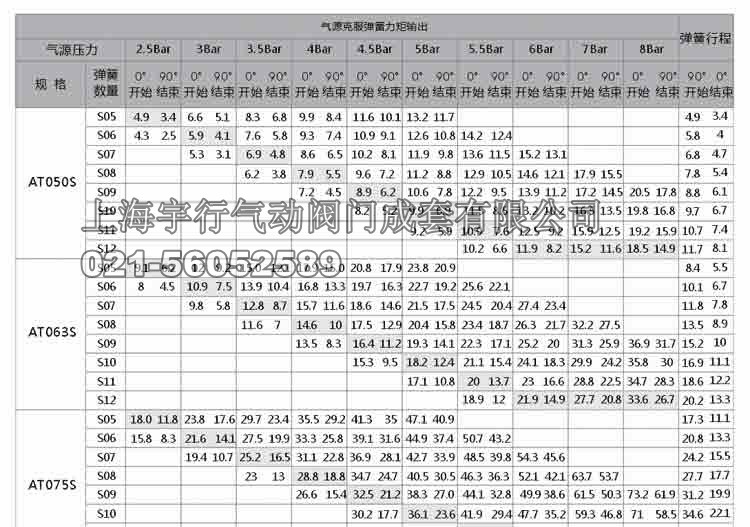

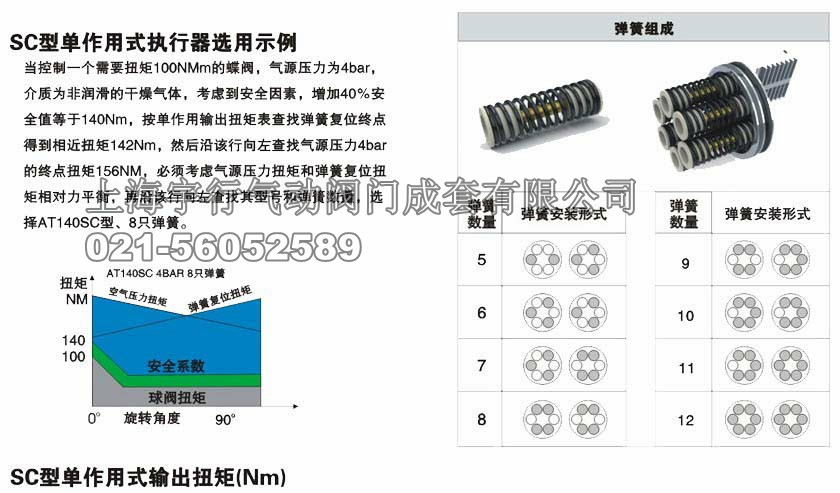

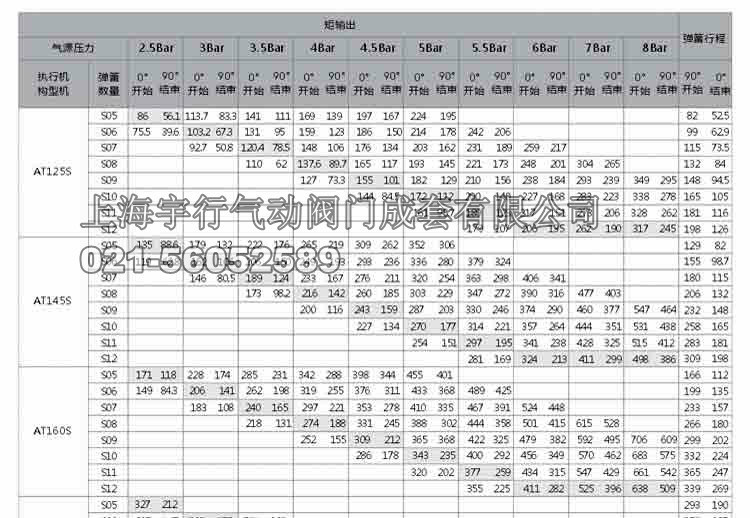

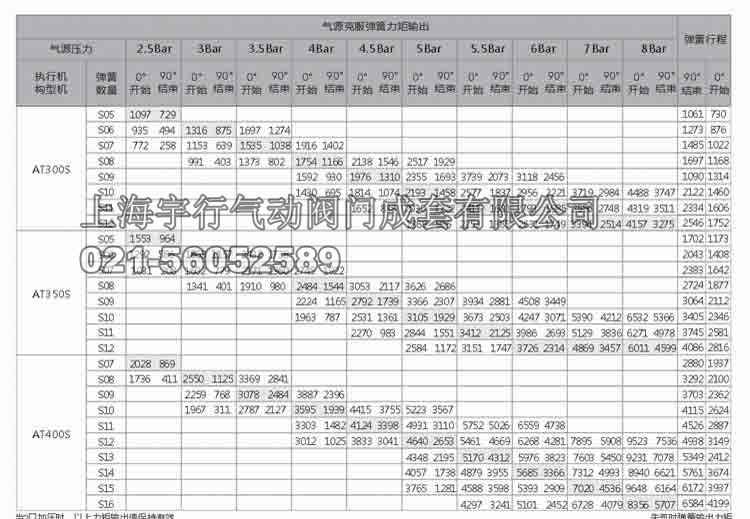

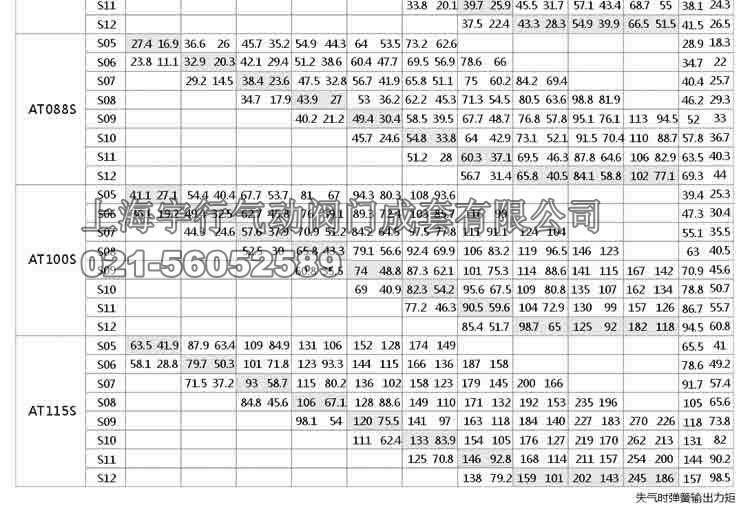

        当控制一个需要扭矩100Nm的蝶阀，气源压力为4.5bar，介质为非润滑的干燥气体，考虑到**因素，增加40%**值等于140Nm，按单作用输出扭矩表查找弹簧复位终点得到相近扭矩148Nm，然后沿该行向左查找气源压力4.5bar的终点扭矩158Nm，必须考虑气源压力扭矩和弹簧复位扭矩相对力平衡，再沿该行向左查找其型号和弹簧数量，选择SC00450型、9只弹簧.

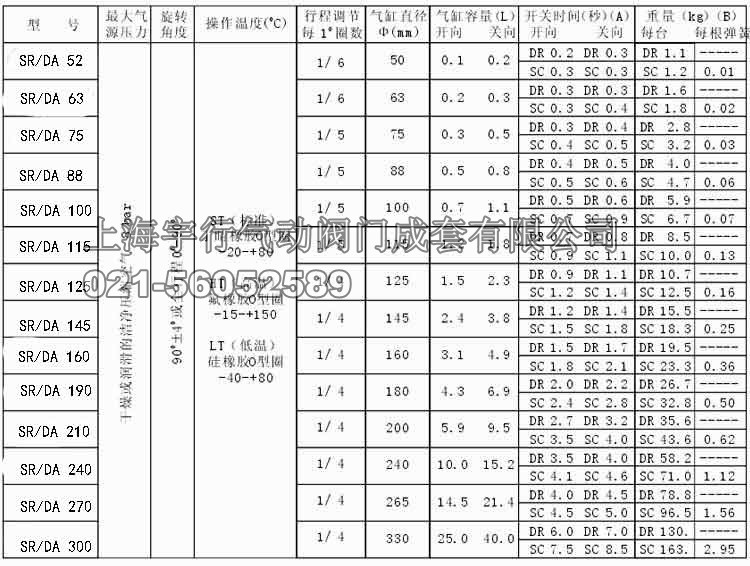

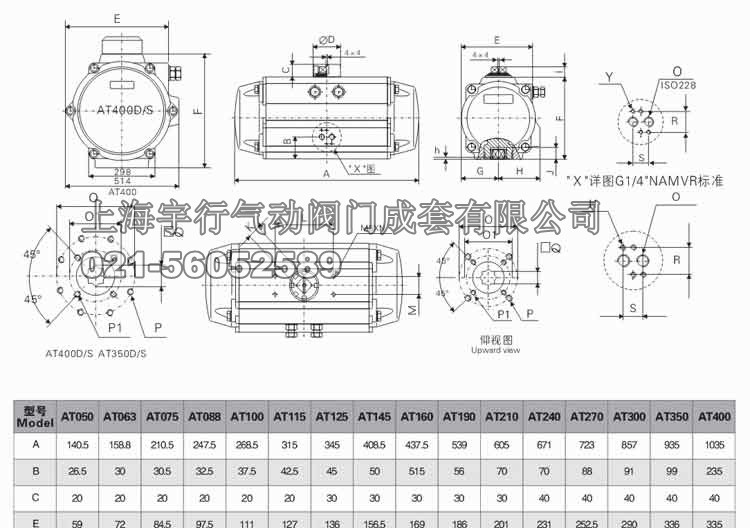

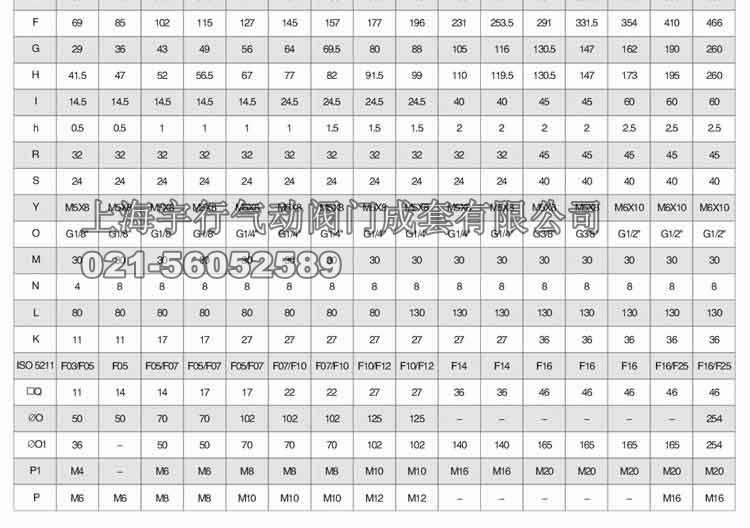

气动执行器有关数据

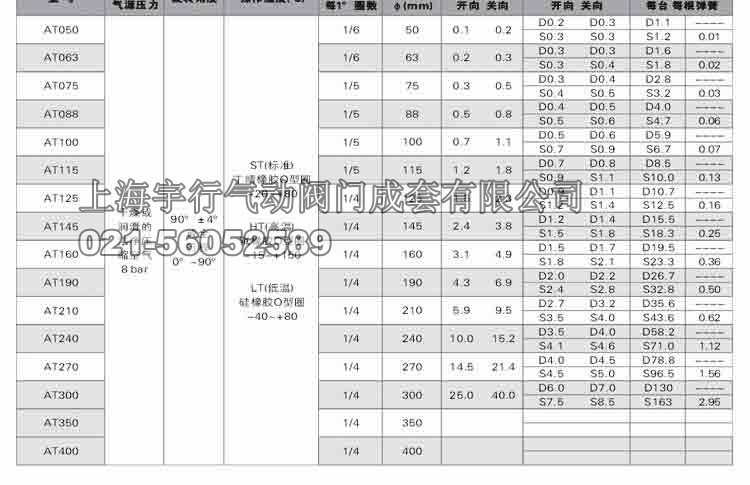

         A）执行器的动作时间是下列条件测试；（1）常温（2）900行程（3）电磁阀4mm口径，流量为Qn400L/min   （4）管子内径8mm（5）中性干净空气（6）气源压力5.5bar（7）执行器空载
注：在现场测试中一个或多个参数不同，动作时间会发生变化。
         B）型号SC重量为10根弹簧计算；需要增加或减少弹簧数量按每根弹簧重量来计算增加或减少每一台重量。

DRSC气动执行器价格表（不含税）
型  号	缸  径	扭  矩	单  价	型  号	缸  径	扭矩（10根弹簧）	单  价
双作用式	（MM）	（0.5Mpa/N.m)	（元）	单作用式	（MM）	（开始---终点）	（元）
DR0015	∮50	16.6		SC0015	∮50	9.6-6.8
DR0030	∮63	29.3		SC0030	∮63	16.9-11.1
DR0060	∮75	58.2		SC0060	∮75	34.6-22.1
DR00100	∮88	91.5		SC00100	∮88	57.8-36.7
DR00150	∮100	133		SC00150	∮100	78.8-50.6
DR00220	∮115	215		SC00220	∮115	131-82
DR00300	∮125	277		SC00300	∮125	165-105
DR00450	∮145	434		SC00450	∮145	258-165
DR00600	∮160	567		SC00600	∮160	332-224
DR00900	∮180	765		SC00900	∮180	474-316
DR01200	∮200	1063		SC01200	∮200	630-425
DR02000	∮240	1870		SC02000	∮240	1233-869
DR03000	∮265	2695		SC03000	∮265	1565-1134
DR05000	∮330	4701		SC05000	∮330	2667-2035
DR10000	∮420	8400		SC10000	∮420	5080-3300

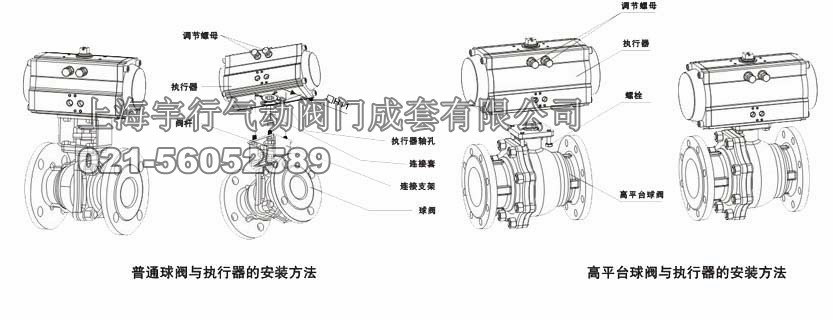

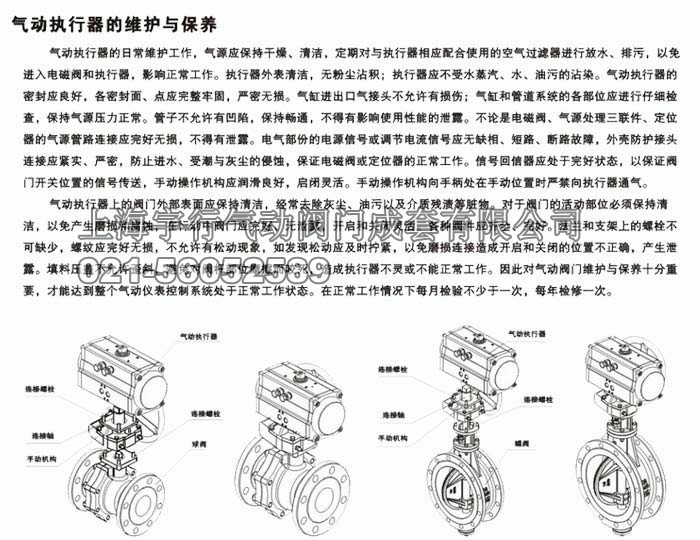

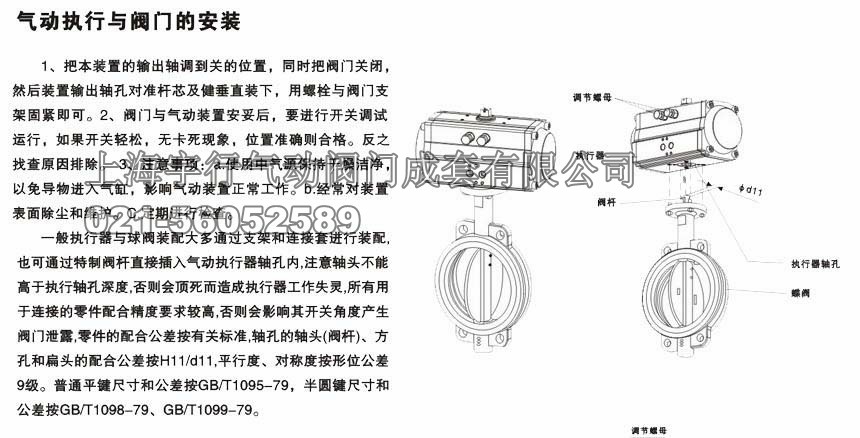

注：	1、本公司另有生产各类附件及有关阀门
	2、如用户自己提供阀门另加材料、加工、装配、调试费。
	3、请用户根据我公司提供样本力矩和阀门实际所需扭矩相结合进行选配。
