爱诺AT气动执行器

产品简介

AT气动执行器是将输入的气压信号转换成90度，再以扭转矩形形式输出的执行机构。该系列气动执行器是一种外型小、性能高的的执行结构，分为双气控型和单气控型两种，与角行程型控制阀组合可用于调节和开关的场合，也可用于其他回转运动的场合

产品型号：SHYH-QZX-1828

更新时间：2026-03-24

厂商性质：生产厂家

访问量：

产品咨询 021-56052589

产品分类

tel-phone

021-56052589

article

技术文章

详细介绍在线留言

AT气动执行器
关键词
AT气动执行器、角行程气动执行器、aero2型气动执行器、双作用气动执行器、单作用气动执行器、气动执行器，阀门气动执行器，气动阀门执行器，气动阀门驱动装置，气动执行机构，气缸，气动头，弹簧复位型阀门气动执行器，常开型气动执行器，常闭型气动执行器，铝合金气动执行器，不锈钢气动执行器，活塞式气动执行器，齿轮链条式气动执行器，直行程阀门气动执行器，意大利式气动执行器，**型气动执行器等。

1.介绍
AT阀门气动执行器是将输入的气压信号转换成90度，再以扭转矩形形式输出的执行机构。该系列气动执行器是一种外型小、性能高的的执行结构，分为双气控型和单气控型两种，与角行程型控制阀组合可用于调节和开关的场合，也可用于其他回转运动的场合。

2.工作技术条件
1)工作介质
干燥或润滑的空气或无腐蚀性气体介质中杂质徽粒小于30 um。

2)气源压力
小气源压力2.5巴，大气源压力8巴。

3)介质环境温度
标准:-20℃~+80℃
低温:-35℃~+80℃
高温:-15℃~+150℃

4)行程调节
0°和90°两个位置有±5°的调节范围。

5)使用场合
室内或室外安装。

3.结构

爱诺AT气动执行器(图1)
1)指示器
NAMUR标准指示器便于安装位置开关、***等附件。
2)输出轴
镀镍合金钢、高精密一体式输出轴同时符合NAMUR、ISO5211 、D I N3337标准。可根据客户要求定制尺寸和不锈钢材料。
3)缸体
ASTM6005压铸铝合金缸体可以采用硬质氧化、环氧树脂喷涂(根据要求喷涂兰色、橙色、黄色等)、 PTFE涂层或镀镍满足不同要求。
4)端盖
压铸铝合金表面金属粉末喷涂各种颜色、PTFE涂层或镀镍处理。
5)活塞
双活塞齿条、采用铸铝硬质氧化或者铸钢镀锌处理，安装位置对称、运作迅速、使用寿命长，简单的颠倒活塞可以改变旋转方向。
6)行程调节
两个独立的行程调节螺钉可以进行方便、精确±50的调节开、关位置。
7)高性能弹簧
采用**材料、涂层处理，预压装配。具有较强的抗腐蚀性和使用寿命。能够**、简单的拆卸单作用执行器，通过改变弹簧数量满足不同的力矩输出范围。
8)轴承、导板
采用低摩擦、长寿命复合材料，避免了金属与金属的直接接触，维修更换简单方便。
9)密封
在常温工作条件下使用丁睛橡胶，在高温或低温时采用氟橡胶或硅橡胶。
4.零件和材料

爱诺AT气动执行器(图2)
5.双作用执行器工作原理

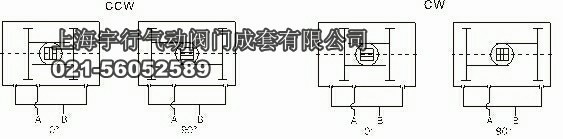

爱诺AT气动执行器(图3)
CCW：
A口进气.压缩空气克服弹簧力。推动活塞向外运动，执行器输出轴逆时针转动（0°→90°），B口排气；
执行器失气，活塞在弹簧力的作用下向内运动，执行器输出轴顺时针转动（90°→0°），A口排气。
CW：
A口进气，压缩空气克服弹簧力.推动活塞向外运动，执行器输出轴顺时针转动（0°→90°）, B口排气；
执行器失气.活塞在弹簧力的作用下向内运动.执行器输出轴逆时针转动（90°→0°），A口排气。
6.单作用执行器工作原理

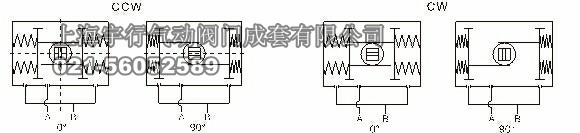

爱诺AT气动执行器(图4)
CCW：
A口进气，压缩空气推动活塞向外运动，使执行器输出轴逆时针旋转（0°→90°）, B口排气。
B口进气，压缩空气推动活塞向内运动，使执行器输出轴顺时针旋转（90°→0°）, A口排气。
CW：A口进气，压缩空气推动活塞向外运动，使执行器输出轴顺时针旋转（0°→90°）, B口排气。
B口进气，压缩空气推动活塞向内运动，使执行器输出轴逆时针旋转（90°→0°）, A口排气。
7.单作用执行器弹簧安装形式
在单作用执行器的选配过程中，如果能够了解阀门在开启、运行和关闭时的扭矩分配，我们就可以更加经济、更加合理地选配执行器。

爱诺AT气动执行器(图5)
8.安装标准

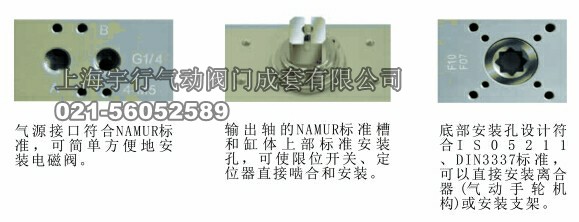

爱诺AT气动执行器(图6)

9.订货型号表

DRSC气动执行器价格表（不含税）
型号	缸径	扭矩	单价	型号	缸径	扭矩（10根弹簧）	单价
双作用式	（MM）	（0.5Mpa/N.m)	（元）	单作用式	（MM）	（开始---终点）	（元）
DR0015	∮50	16.6		SC0015	∮50	9.6-6.8
DR0030	∮63	29.3		SC0030	∮63	16.9-11.1
DR0060	∮75	58.2		SC0060	∮75	34.6-22.1
DR00100	∮88	91.5		SC00100	∮88	57.8-36.7
DR00150	∮100	133		SC00150	∮100	78.8-50.6
DR00220	∮115	215		SC00220	∮115	131-82
DR00300	∮125	277		SC00300	∮125	165-105
DR00450	∮145	434		SC00450	∮145	258-165
DR00600	∮160	567		SC00600	∮160	332-224
DR00900	∮180	765		SC00900	∮180	474-316
DR01200	∮200	1063		SC01200	∮200	630-425
DR02000	∮240	1870		SC02000	∮240	1233-869
DR03000	∮265	2695		SC03000	∮265	1565-1134
DR05000	∮330	4701		SC05000	∮330	2667-2035
DR10000	∮420	8400		SC10000	∮420	5080-3300
注：	1、本公司另有生产各类附件及有关阀门
	2、如用户自己提供阀门另加材料、加工、装配、调试费。
	3、请用户根据我公司提供样本力矩和阀门实际所需扭矩相结合进行选配。
