AW大口径铸钢执行器气动固定式球阀

产品简介

Q647F大口径系列固定式气动球阀　详细介绍技术规范 设计依据 GB标准 设计标准 GB/12237 结构 长度 法兰 连接 GB/12221 连接法兰尺寸 GB/9113、JB/T79 试验和检验 JB/T9002注：系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。 主要零件材质表 序号 零件名称 材质 C D R 1 左右阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo

产品型号：SHYH-QDQ-0433
更新时间：2026-03-24
厂商性质：生产厂家
访问量：
产品咨询 021-56052589

产品分类
tel-phone

021-56052589

article

技术文章
详细介绍在线留言
AW大口径铸钢执行器气动固定式球阀(图1)


Q647F大口径系列固定式气动球阀

　详细介绍


AW大口径铸钢执行器气动固定式球阀(图2)

技术规范


设计依据 GB标准 设计标准 GB/12237 结构 长度 法兰 连接 GB/12221 连接法兰尺寸 GB/9113、JB/T79 试验和检验 JB/T9002


注：系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。

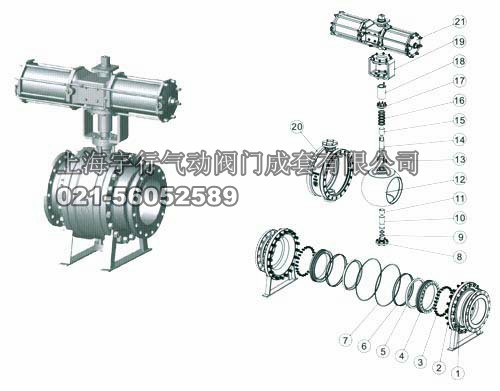

主要零件材质表

序号 零件名称 材质 C D R 1 左右阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti 2 螺柱 35 1Cr18Ni9Ti 1Cr18Ni9Ti 3 弹簧 60Si2Mn 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 4 阀座 25或1Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 5 密封圈 PTFE PTFE PTFE 6 O形圈 橡胶 橡胶 橡胶 7 垫片 PTFE PTFE PTFE 8 法兰 WCB 1Cr18Ni9Ti 1Cr18Ni12M02Ti 9 垫片 PTFE PTFE PTFE 10 下阀杆 1Cr13 1Cr18Ni9Ti 1Cr18Ni12M02Ti 11 衬套 PTFE PTFE PTFE 12 球体 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 13 键 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 14 阀杆 1Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi 15 衬套 PTFE PTFE PTFE 16 填料 PTFE PTFE PTFE 17 填料压盖 WCB 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 18 连接套 35 35 1Cr18Ni9Ti 19 支架 WCB WCB 1Cr18Ni9Ti 20 阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti 21 气动执行器


※注：系列球阀主要零部件及密封圈的材质可根据实际工况条件或用户特殊要求设计选用。

AW大口径铸钢执行器气动固定式球阀(图3)

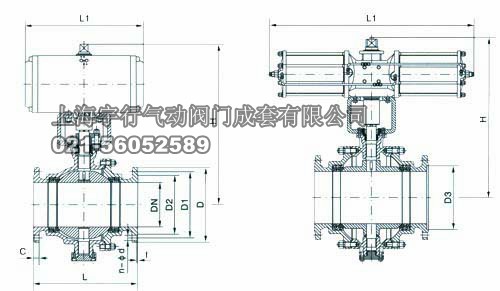

主要外形及连接法兰尺寸


公称通径 DN 外形尺寸 连接法兰尺寸 双作用式*执行器型号 LL1H D D1 D2 C f N-φd 50 178 190 260 165 125 99 20 3 4-φ18 GTD80 65 190 210 293 185 145 118 20 3 4-φ18 GTD90 80 203 247 323 200 160 132 20 3 8-φ18 GTD100 100 229 276 382 220 180 156 22 3 8-φ18 GTD115 125 356 348 468 250 210 184 22 3 8-φ18 GTD145 150 394 378 510 285 240 211 24 3 8-φ22 GTD160 200 457 524 655 340 295 266 24 3 12-φ22 GTD210 250 533 645 847 405 355 319 26 3 12-φ22 GTD255 300 610 715 980 460 410 370 28 4 12-φ22 GTD300 350 686 795 1085 520 470 429 30 4 12-φ22 GTD350 400 762 1860 1215 580 525 480 32 4 12-φ22 AW35 500 991 1860 1385 715 650 609 36 4 12-φ22 AW40


※注：系列球阀结构长度及连接法兰尺寸可根据 JB/T79标准或用户要求设计制造。
※注：根据不同阀门扭矩、使用介质适配或单作式的执行器型号可能有所不同。相关尺寸随之变化。
GT系列气动执行器可配球阀DN15—350，AW系列气动执行器可配球阀DN150～500 。



主要外形及连接法兰尺寸 HVQ647(F、N、P)-25(2.5Mpa)

公称通径 DN 外形尺寸 连接法兰尺寸 双作用式*执行器型号 L L1 H D D1 D2 C f N-φd 50 216 210 270 165 125 99 20 3 4-φ18 GTD90 65 241 247 309 185 145 118 22 3 4-φ18 GTD100 80 283 276 344 200 160 132 24 3 8-φ18 GTD115 100 305 348 421 235 190 156 24 3 8-φ22 GTD145 125 381 378 485 270 220 184 26 3 8-φ26 GTD160 150 403 432 559 300 250 211 28 3 8-φ26 GTD190 200 502 524 655 360 310 274 30 3 12-φ26 GTD210 250 568 648 847 425 370 330 32 3 12-φ30 GTD255 300 648 715 980 485 430 389 34 4 16-φ30 GTD300 350 762 795 1085 555 490 448 38 4 16-φ33 GTD350 400 838 1860 1215 620 555 503 40 4 16-φ36 AW35 500 991 1860 1385 730 660 609 44 4 20-φ36 AW40


主要外形及连接法兰尺寸 Q647(F、N、P)-40(4.0MPa)

公称通径DN 外形尺寸 连接法兰尺寸 双作用式*执行器型号 L L1 H D D1 D2 D3 C f N-φd 50 216 247 286 165 125 99 88×4 20 3 4-φ18 GTD100 65 241 276 330 185 145 118 110×4 22 3 8-φ18 GTD115 80 283 308 349 200 160 132 121×4 24 3 8-φ18 GTD125 100 305 348 421 235 190 156 150×4.5 24 3 8-φ22 GTD145 125 381 378 485 270 220 184 176×4.5 26 3 8-φ26 GTD160 150 403 524 582 300 250 211 204×4.5 28 3 8-φ26 GTD210 200 502 648 702 375 320 284 260×4.5 34 3 12-φ30 GTD255 250 568 715 895 450 385 345 313×4.5 38 3 12-φ33 GTD300 300 648 795 1040 515 450 409 364×4.5 42 4 16-φ33 GTD350 350 762 1860 1170 580 510 465 422×5 46 4 16-φ36 AW35 400 838 1860 1215 660 585 535 474×5 50 4 16-φ39 AW40 500 991 - - 755 670 615 576×5 52 4 20-φ42 AW50


※注：系列球阀结构长度及连接法兰尺寸可根据 JB/T79标准或用户要求设计制造。
※注：*根据不同阀门扭矩、使用介质适配或单作式的执行器型号可能有所不同，相关尺寸随之变化。
GT系列气动执行器可配球阀DN15-350,AW系列气动执行器可配球阀DN150～500。
