超薄型气动球阀

产品简介

超薄型气动球阀

产品型号：SHYH-QDQ-0432

更新时间：2026-03-24

厂商性质：生产厂家

访问量：

产品咨询 021-56052589

产品分类

tel-phone

021-56052589

article

技术文章

详细介绍在线留言

Q	6	4	1F-	16	C	超薄型气动球阀
		7		25	P

特点及用途

　　该薄型球阀是吸收意大利技术并经国产化设计而发展出来的新型超短法兰距球阀。
它采用直连方式执行机构连接，具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。

性能规范
公称通径DN（mm）
15-150
公称压力PN(MPa)
1.6
2.5
公称压力
PS(MPa)
强度试验
2.4
3.75
密封试验
1.76
2.75
材料材料代号
C
P
R
主要
零件
阀体
WCB
ZG1Cr 18Ni 9Ti
ZG0Cr 18Ni 12Mo2Ti
球体
WCB
ZG1Cr 18Ni 9Ti
ZG0Cr 18Ni 12Mo2Ti
阀杆
2Cr13
1Cr 18Ni 9Ti
0Cr 18Ni 12Mo2Ti
密封圈
增强聚四氟乙烯对位聚苯
填料
聚四氟乙烯柔性石墨
适用
工况
适用介质
水、蒸汽、油品
硝酸类
醋酸类
适用温度
-28℃ - 250℃
执行器
型号
DA/SR系列、GTD/GTE系列、QGSY系列等
气源压力
0.4-0.7MPa
执行标准
设计制造
结构长度
法兰尺寸
压力温度
试验检验
GB12237
GB12221
GB9113
GB9131
GB13927

气动执行器主要技术参数

气动执行器型号QW系列、AT系列气源压力0.4 ～ 0.8 MPa*大回转角度90°～92°回信器AC220V AC110V DC24V控制信号电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa控制气源洁净、干燥压缩空气工作温度-20℃ ～ +90℃

气动执行器主要部件材料

零件名称缸体端盖活塞轴O型圈指示轴螺栓QW系列AT系列铝合金型材（硬质阳极氧化）压铸铝合金（环氧树脂喷涂）压铸铝钢（镀镍磷合金）NBRABCSUS304

对夹式气动球阀

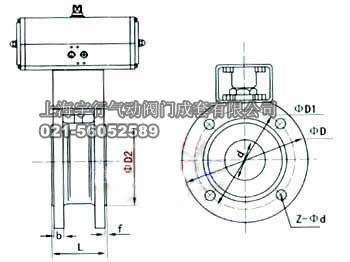

安装尺寸表
