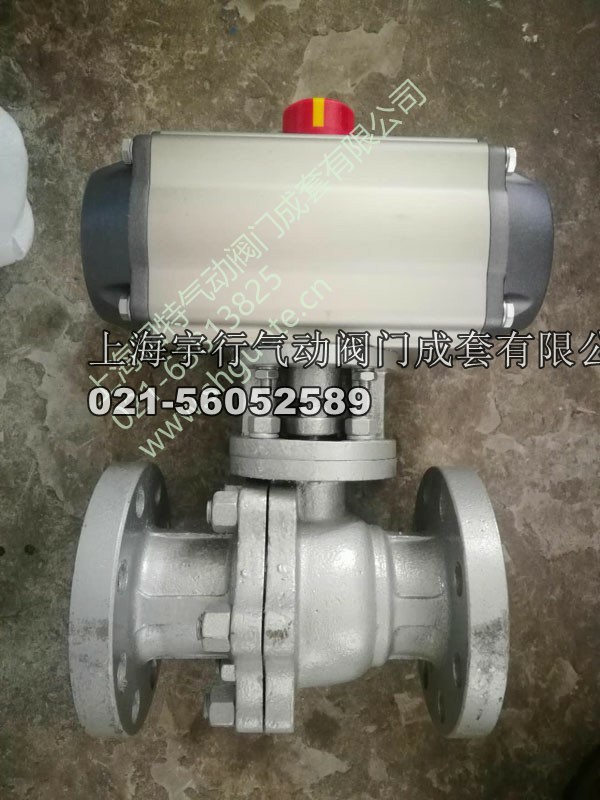

气动铸钢法兰球阀Q641F-64C-DN65-KV20180510001
| 气动球阀 基本介绍 |
气动球阀是由旋塞阀演变而来。它具有相同的旋转90度动作,不同的是旋塞体是球体,有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的,即当球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。 本类阀门在管道中可任意位置安装。 概述编辑 英文名称;pneumatic ball valve Q41F Q41F 顾名思义,气动球阀是球阀配上气动执行器.气动执行器的执行速度相对较快,较快的开关速度0.05秒/次,所以通常也叫气动快速切断球阀。气动球阀通常配置各种附件,比如电磁阀、气源处理三联件、限位开关、定位器、控制箱等,以实现就地控制和远距离集中控制,在控制室里就可以控制阀门的开关,不需要跑到现场或者高空和危险地带来手动控制,在很大程度上节约了人力资源以及时间和安全性。 气动球阀发展演变与工作原理
气动球阀只需要用气动执行器用气源旋转90度的操作和很小的转动力矩就能关闭严密。基本平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀较适宜直接做开闭使用。球阀的主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和水务工程等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的,也可以是组合式的。 用途编辑 气动球阀的工作原理是靠旋转阀芯来使阀门畅通或闭塞。气动球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。 气动球阀和旋塞阀是同属一个类型的阀门,只有它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 气动球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动球阀是一种新型阀门,它具有以下优点: 1. 流体阻力小,其阻力系数与同长度的管段相等。 2. 结构简单、体积小、重量轻。 3. 紧密可靠,球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。 4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。 5. 维修方便,气动球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。 6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。 7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。 8. 因为气动球阀动力源采用的是气体,一般为0.2-0.8MPa压力,相对比较安全。气动球阀如果漏气的话,相对液动、电动来说,气体可以直接排出,对环境没有污染,同时具有较高的安全性。 9.相对于手动和涡轮转动球阀来说,气动球阀可以大口径配置,(手动和涡轮转动球阀一般都在DN300口径以下,气动球阀可以达到DN1200口径。) 气动球阀已广泛应用于水务工程、水务工程、水务工程、水务工程、原子能、航空、火箭等各部门,以及人们日常生活中。 分类编辑 浮动球 气动球阀的球体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。 浮动气动球球阀的结构简单,密封性好,但球体承受工作介质的载荷全部传给了出口密封圈,因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构,广泛用于中低压球阀。 固定球 气动球阀的球体是固定的,受压后不产生移动。固定球球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。通常在与球体的上、下轴上装有轴承,操作扭距小,适用于高压和大口径的阀门。 Q647F/Y固定球阀 Q647F/Y固定球阀 为了减少气动球阀的操作扭矩和增加密封的可靠程度,出现了油封球阀,既在密封面间压注特制的润滑油,以形成一层油膜,即增强了密封性,又减少了操作扭矩,更适用高压大口径的球阀。 弹性球 气动球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造,密封比压很大,依靠介质本身的压力已达不到密封的要求,必须施加外力。这种阀门适用于高温高压介质。 弹性球体是在球体内壁的下端开一条弹性槽,而获得弹性。当关闭通道时,用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头,球体随之恢复原原形,使球体与阀座之间出现很小的间隙,可以减少密封面的摩擦和操作扭矩。 气动球阀按其通道位置可分为直通式,三通式和直角式。后两种球阀用于分配介质与改变介质的流向。 特点编辑 气动球阀有O型球阀和V型球阀之分。O型球阀采用浮动式结构,球芯为精密铸件,外表镀硬铬处理,阀座采用增强聚四氟乙烯材料,流道口与管道口径相同,流通能力极大,流阻极小,关闭时无泄漏,一般做开关阀使用,特别适用于高粘度、V型球阀采用固定式结构,球芯上开有V型切口,可实现剪切 含纤维、颗粒状介质根据工艺设备不同可选用气动或电动执行机构,分别组成气动球阀和电动球阀,其中气动球阀如要实现比例调节须配阀门定位器电动球阀如要实现比例调节须选电子式电动执行机构或配伺服放大器等。 从材质上,可以分为:碳钢球阀,不锈钢304球阀,316球阀和铜球阀 按压力,可以分为:高压球阀和低压球阀 低压气动球阀:主要应用在介质为水等腐蚀性管路上!刀型闸阀 产品使用中注意事项及其型号: 刀型闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,手动刀型闸阀只能作全开和全关,不能作调节和节流。 使用维护编辑 1、 范围:本说明书适用于法兰连接端的电动(或气动)球阀。 2、 组成:由电动(或气动)执行机构(20)与球阀阀体部分组成,其连接靠支架(18)和连接轴(17)。 3、使用限制 温度和压力限制 l 铭牌显示有球阀在较大和较小操作温度下所允许的较大操作压力。 l 使用PTFE或RTFE材质的阀座和密封件,操作温度应在150度到200度之间。其他类型的阀座和密封件的操作温度,应受到检核。 低温l 阀的公称压力等级 (PN),可表明阀在正常温度状态下的较大工作压力。(例如:PN4.0,表明其操作温度在-290C~380C时的较大工作压力为40 Bar(4.0MPa))。 l 电动或气动执行机构的注意事项参见其相应的说明书。 4、 安装 1)、取掉法兰端两边的保护盖,在阀基本打开的状态下进行冲洗清洁。 2)、安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。 3)、准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。 4)、在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。. 5)、本类阀应安装在管道的水平方向或垂直方向。 6)、安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。 7)、与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。 4、操作和使用 1)、操作前须确认管路和阀已被冲洗过。 2)、阀的操作按执行机构输入信号大小带动阀杆旋转完成:正向旋转1/4圈(90°)时,阀关断。反向旋转1/4圈(90°)时,阀开启。 3)、当执行机构方向指示箭头与管线平行时,阀门为开启状态;指示箭头与管线垂直时,阀门为关闭状态。 5、 维修 拥有较长的使用寿命和免维修期,将依赖以下几个因素:正常的工作条件、保持和谐的温度/压力比,以及合理的腐蚀数据 注意事项编辑 ●球阀在关闭状态下,阀体内部依旧存在受压流体 ●维修前,解除管线压力并使阀门处于打开位置 ●维修前,断开电源或气源 ●维修前,将执行机构与支架脱离 1)、填料处得再锁紧 l 若填料涵处有微泄发生,须再锁紧阀杆螺母 (13). l 注意不要锁太紧,通常再锁1/4圈~1圈,泄**即会停止。 2)、更换阀座和密封件. A)、拆卸 l 使阀处于半开位置,冲洗、清除阀体内外可能存在的危险物质. l 关闭球阀,拆掉两边法兰上的连接螺栓和螺母,然后将阀由管线上基本移除。 l 依序拆卸驱动装置-执行机构(20)、连接支架(18)、、防松垫圈(14)、阀杆螺母(13)、蝶形弹片(12)、格南(11) 、耐磨片(10)、阀杆填料(9) l 拆卸体盖连接螺栓(5)和螺母,将阀盖与阀体分离,并拿掉阀盖垫圈(16)。 l 确认阀球(3)在“关断”位置,这可以将其较容易的从阀体拿出,随后取出阀座。 l 由阀体中孔向下轻推阀杆(6)直到基本取出,然后取出O型圈(8)及阀杆下填料(7) 注意:请谨慎操作,以避免擦伤阀杆表面及阀体填料函密封部位 B)、重新组装 l 清洗和检查拆下零件,强烈推荐用备用零件包更换其阀座及阀盖垫圈等密封件 l 按拆卸的相反顺序进行组装。 l 用规定的扭矩,交叉锁紧法兰连接螺栓(5)。 l 用规定的扭矩,锁紧阀杆螺母(13) l 安装执行机构后,输入相应的信号通过旋转阀杆带动阀芯旋转,使阀门至打开和关闭位置。 l 如有可能,请在回装管道前,按相关标准对阀进行压力密封测试和性能测试。 D,型号表示方法: 像之前的阀门Q11S-16C这种当中"S”表示是比较老的方法,"S"代表塑料密封付.现在用"F"表示.代表四氟或聚四氟材料 分类与特点编辑 分类 根据工艺设备不同可选用气动或电动执行机构,分别组成气动球阀和电动球阀,其中气动球阀如要实现比例调节须配阀门定位器,电动球阀如要实现比例调节须选电子式电动执行机构或配伺服放大器等。 特点 从材质上,可以分为:碳钢球阀,不锈钢304球阀,316球阀和铜球阀 按压力,可以分为:高压球阀和低压球阀 高压气动球阀: 主要应用在水务工程、水务工程、液压油、工程机械等行业 低压气动球阀:主要应用在介质为水等腐蚀性管路上! 美标铸钢球阀设计与制造标准: ●设计与制造:API608、API6D 、BS5351、ANSI/ASME B16.34 ●法兰尺寸:ANSI/ASME B16.5、API605、ASME B16.47 ●结构长度:ANSI/ASME B16.10、API6D ●对焊连接尺寸:ANSI/ASME B16.25 ●检验与试验:API598、API6D 试验压力编辑 气密封试验 :0.5~0.7 工作温度 :PTFE≤150℃ PPL≤300℃ 碳纤≤350℃ 适用介质 :水、油、蒸汽 P:硝酸类(温度≤200℃ ) R:醋酸类(温度≤200℃ ) 设计、制造:GB/T12237-89 法兰连接:JB/T79-94、GB9113-2000 结构长度:GB12221-89 公称通径:DN15~DN150mm 公称压力:PN1.6、2.5、4.0MPa |
产品基本信息 |

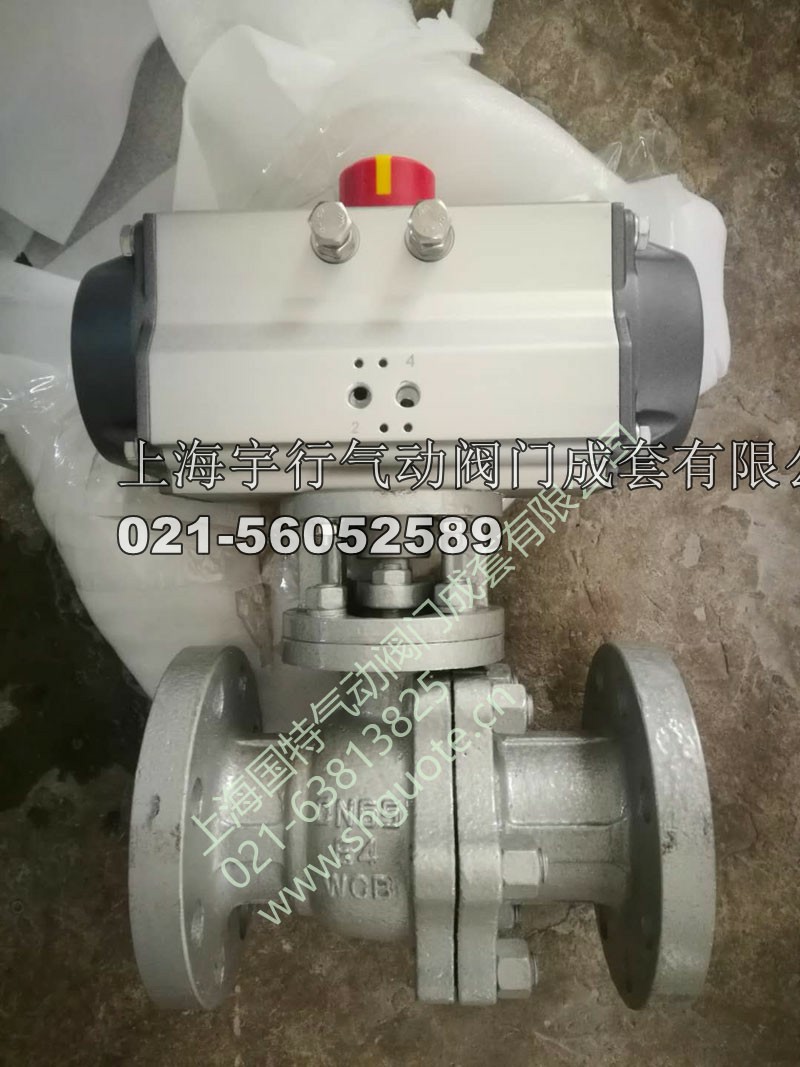

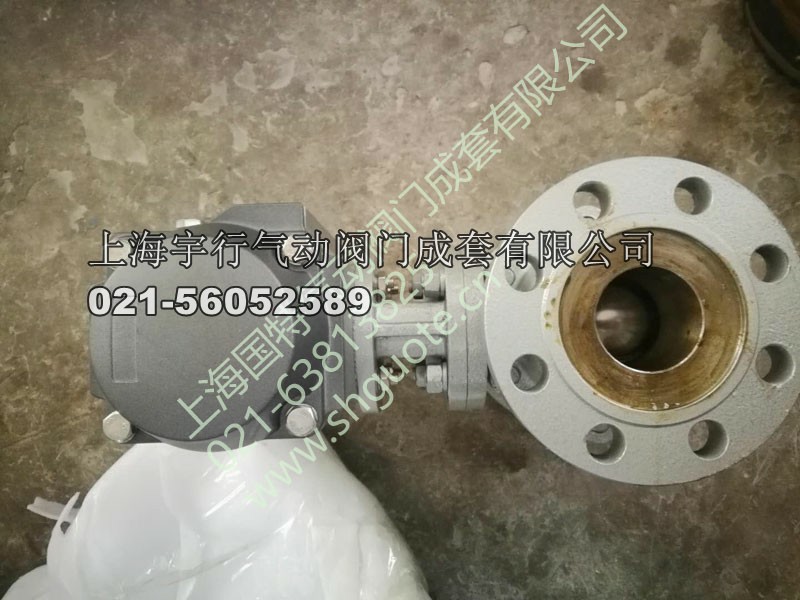

产品名称:气动铸钢法兰球阀 产品型号:Q641F-64C DN65 1台 生产编号:KV20180510001
供应单位:上海宇行气动
联系方式:021-63813825
网站:http://www.shguote.cn |
| 试验项目 | 壳体试验 | 密封试验 | 上密封试验 | 气密封试验 |
| 介质 | 水 | 气 |
| 单位 | MPa | MPa | MPa | MPa |
| 公称压力PN(MPa) | 1.6 | 2.4 | 1.8 | 1.8 | 0.5-0.7 |
| 2.5 | 3.8 | 2.8 | 2.8 |
| 4 | 6 | 4.4 | 4.4 |
| 6.4 | 9.6 | 7 | 7 |
| 10 | 15 | 11 | 11 |
| 16 | 24 | 18 | 18 |
|
|
|
|
|
气动阀门测试检验报告 |
一、产品名称: 气动球阀 二、产品型号: Q641F-64C 规格: DN65 mm 三、气源压力: 0.4-0.8 Mpa 四、阀门材质: 铸钢 WCB 五、样品数量: 1 个 六、设计强度压力: 10.0 Mpa 七、密封实验压力: 6.4 Mpa 八、保压时间: 15 S 九、试验介质: 气、油、水 十、适用介质: 水、水务工程、蒸汽、油品 十一、适用温度: 160 ℃ 十二、阀门开启到位时间: 2-3 S 十三、工艺要求: 常规 十四、本产品主要零件材料、化学成份及机械性能符合设计制造要求,试压结果符合国家GB4981-89标准. |
产品理化性能质保书
依据标准:GB12229-89 材质:铸钢 WCB 2017年5月10日
材料牌号 | 铸件名称 | 炉号 | 发出件数 | 主要零件材料机械性能 | 主要零件材料化学成分% |
|
|
|
| 抗拉 σb MPa | 屈服点 σS MPa | 伸长率 δS % | 收缩率 ψ % | 冲击值 ak MPa | C | Mn | Si | P | S | Cr | Mo | Ni | Cu |
|
|
|
|
|
|
|
|
| 碳 | 锰 | 硅 | 磷 | 硫 | 铬 | 钼 | 镍 | 铜 |
阀体 阀盖 | 气动球阀 | 2018-04-08 | 1 | 496 | 268 | 26 | 38 | / | 0.22 | 0.63 | 0.46 | 0.023 | 0.04 | 0.18 | 0.17 | 0.16 | 0.13 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
紧固件
| 紧固件 | 应力面积 | 强度等级 | 较小抗拉强度 |
| M20 | 245 | 35#钢 | 147000 |

气动球阀是由双(单)作用气动活塞式执行器和浮动球阀组成。它是以压缩空气为动力,阀杆带动阀芯在阀体内转动90°。该产品按其密 封性能可分软密封及金属密封。具有结构紧凑、体积小、行可靠、密封性好、维修容易等特点。广泛的应用于水务工程、水务工程、轻工、水处理、水务工程等 工业自动控制系统中。
工作原理
当气动执行器与电路和系统气源接通后,空气通过管道A或B管进入A缸(B缸)推动活塞向一端运动,从而带动旋转轴和球芯转动90°。
□气动执行器顶部连动可视器,当绿色标志指向“开”字时标志阀门开启。
□回信器信号灯绿灯亮时阀门处在开启位置,而红灯亮时阀门处在关闭位置。
□***可调节阀门管道流量。
气动执行器主要技术参数
气源压力 0.4 ~ 0.8 MPa
*大回转角度 90°~92°
回信器 AC220V AC110V DC24V
控制信号 电信号:0~0Ma 4 ~20Ma 气信号:0.02 ~0.1 MPa
控制气源 洁净、干燥压缩空气 工作温度 -20℃ ~ +90℃
气动执行器主要技术参数
气动执行器
型号 QW系列、AT系列、AW系列
气源压力 0.4 ~0.8 MPa
*大回转角度 90°~92°
回信器 AC220V AC110V DC24V
控制信号 电信号:0~0Ma4 ~20Ma 气信号:0.02~0.1 MPa
控制气源 洁净、干燥压缩空气 工作温度 -20℃~+90℃
型号 公称压力
试验压力Ps(MPa) 工作温度
适用介质
Q641F/H-1.6 1.6 2.4 1.76 -50~450
Q641F/H-2.5 2.5 3.75 2.75
Q641F/H-4.0 4.0 6.0 4.4

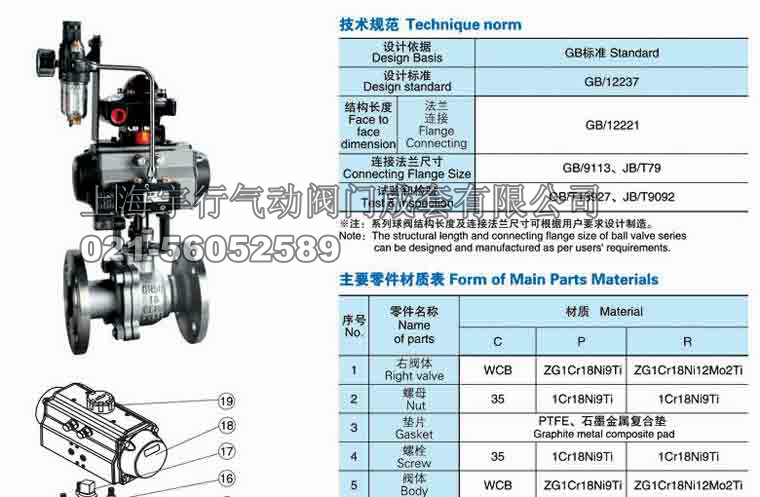

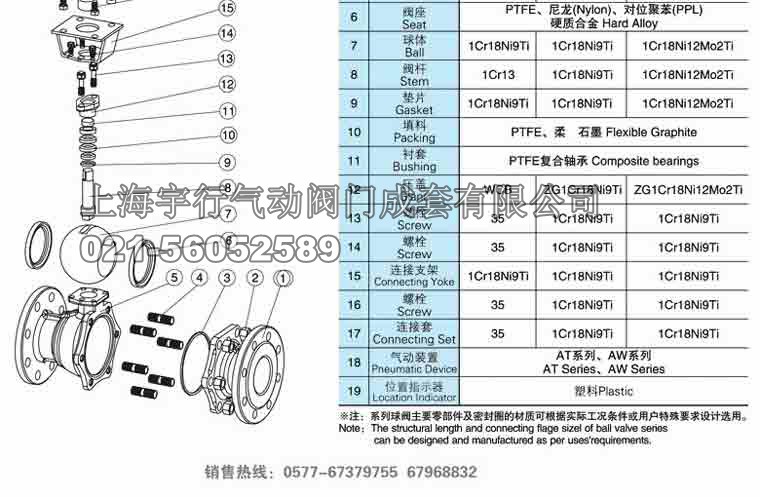

阀体主要零件材料
(不同工况温度,选用水、水务工程、水务工程、酸类等 不同的材质)
零件名称 | 阀体 | 球芯 | 阀座 | 阀杆 | 填料 | 支架 | 连接轴 |
Q641F/H | 铸钢、不锈钢 | 不锈钢 | 聚四氟 | 2Cr13 | 柔性石墨 | 铸钢、不锈钢 | 铸钢 |
气动执行器主要部件材料
零件名称 | 缸体 | 端盖 | 活塞 | 轴 | O型圈 | 指示轴 | 螺栓 |
QW系列AT系列 | 铝合金型材 (硬质阳极氧化) | 压铸铝合金 (环氧树脂喷涂) | 压铸铝 | 钢 (镀镍磷合金) | NBR | ABC | SUS304 |
AW系列 | 铸钢 (硬质阳极氧化) |
| 压铸铝 | 钢 (镀镍磷合金) | NBR | ABC | SUS304 |
Q641F/H型气动球阀

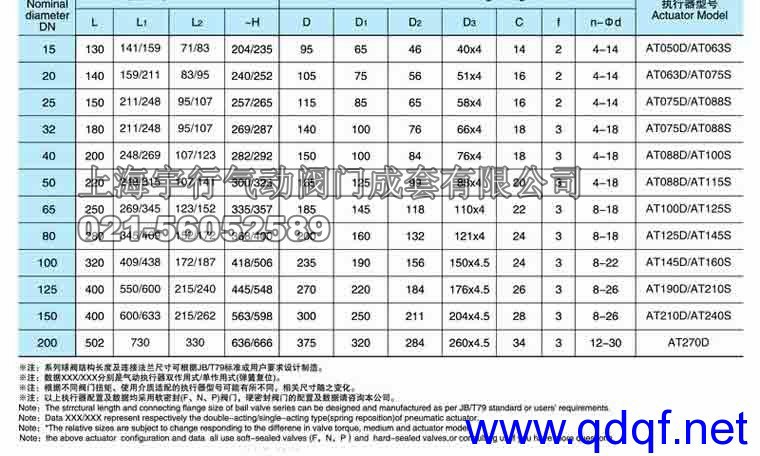

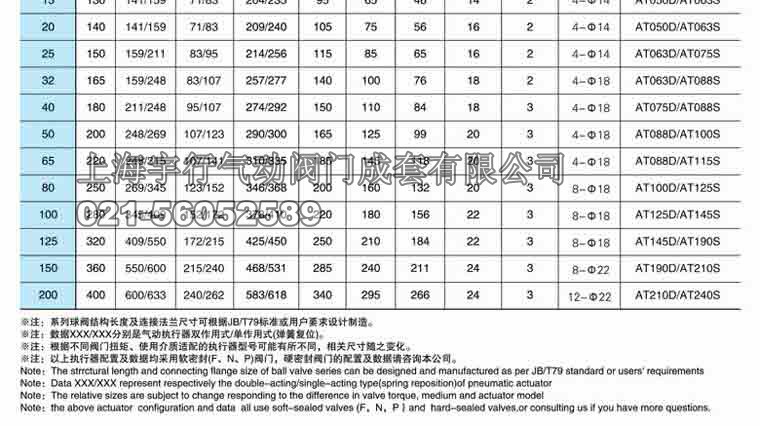

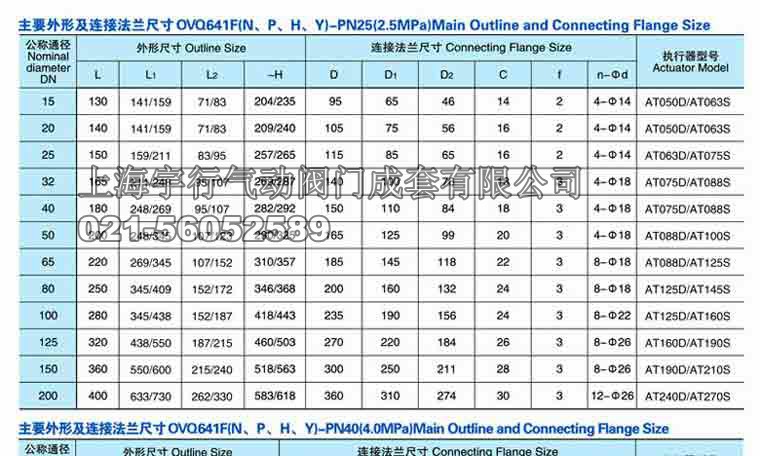

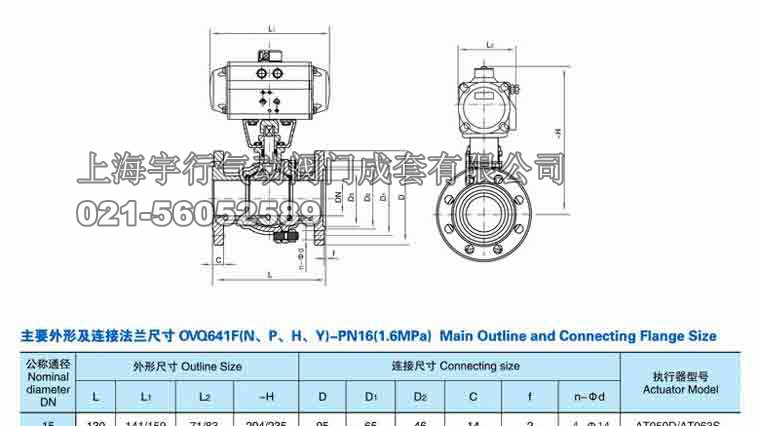

主要外形尺寸(单位;mm)
DN L H D D1 L0 Z-φd 执行器型号
15 | 130 | 200 | 95 | 65 | 165
| 4-φ14 | GT01/AT50D |
20 140 204 105 75 165 4-φ14 GT01/AT50D |
25 150 215 115 85 165 4-φ14 GT01/AT63D |
32 165 240 135 100 225 4-φ18 GT02/AT63D |
40 180 265 145 110 225 4-φ18 GT02/AT75D |
50 200 275 160 125 225 4-φ18 GT02/AT75D |
65 220 379 180 145 245 4-φ14/4-φ18 GT03/AT88D |
80 250 390 195 160 330 8-φ18 GT04/AT100D |
100 280/320 416 215/230 180/190 330 8-φ18/8-φ23 GT04/AT115D |
125 320/381 542 245/270 210/220 380 8-φ18/8-φ25 GT05/AT145D |
150 360/400 572 280/300 240/250 380 8-φ23/8-φ25 GT06/AT160D |
200 400/500 736 335/360 295/310 440 12-φ25/12-φ25 AW17 |
250 530/568 926 405/425 355/370 580 12-φ25/12-φ30 AW20 |
300 600/648 1059 460/485 410/430 715 12-φ25/16-φ30 AW28 |
350 550/762 1127 520/550 470/490 875 16-φ25/16-φ34 AW28 |
400 600/838 1398 580/610 525/550 995 16-φ30/16-φ34 AW35 |
附件的选项
根据不同控制和要求可选择下列附件:切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气***、气动***、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。 手动机构:手操机构
