气动球阀Q641F

气动不锈钢球阀Q641F（图片展示）

气动执行器可以选择 AT系列和GT系列

球阀选用国标正料304 316 等材质保证品质

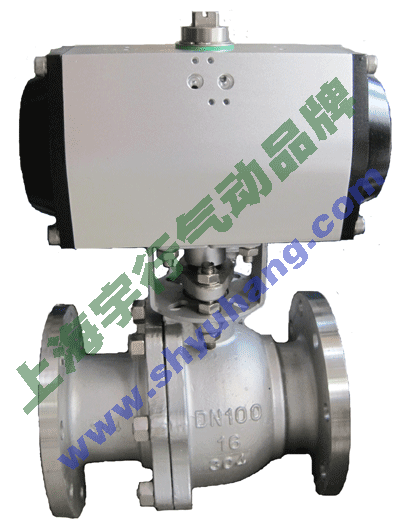

气动不锈钢球阀Q641F-16P DN100(图1)

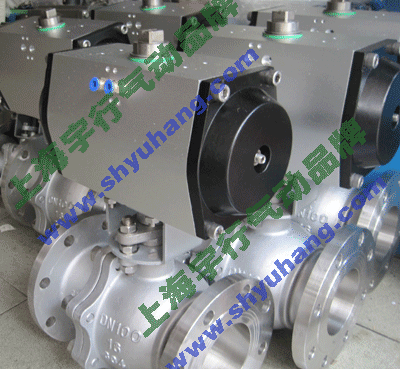

气动不锈钢球阀Q641F-16P DN100(图2) 气动不锈钢球阀Q641F-16P DN100(图3)

名称：气动法兰式球阀
型号：Q641（F、N、P、H）
口径：DN15～200 （1/2"～8"）
压力：GB PN1.6、2.5、4.0Mpa，ANSI class150、300，JIS 10K、20K
阀体材质：WCB、CF8、CF8M
附件选择：电磁阀、***、限位开关、气源处理三联件、手动机构

--------------------------------------------------------------------------------------------------------------------------------------------

不锈钢气动球阀Q641F

概述气动球阀是由双（单）作用气动活塞式执行器和浮动球阀组成。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°。该产品按其密封性能可分软密封及金属密封。具有结构紧凑、体积小、行可靠、密封性好、维修容易等特点。广泛的应用于石油、化工、轻工、制药、造纸等工业自动控制系统中。工作原理当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°。 □气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。 □回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。 □***可调节阀门管道流量。气动执行器主要技术参数

气动执行器	型号	QW系列、AT系列、AW系列
	气源压力	0.4 ～ 0.8 MPa
	*大回转角度	90°～92°
	回信器	AC220V AC110V DC24V
	控制信号	电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa
	控制气源	洁净、干燥压缩空气
	工作温度	-20℃ ～ +90℃

主要性能规范

型号	公称压力 PN（MPa）	试验压力Ps（MPa）		工作温度（℃）	适用介质
		壳体	密封
Q641F/H-1.6	1.6	2.4	1.76	-50～450 （不同工况温度，选用不同的材质）	水、石油、天然气、酸类等
Q641F/H-2.5	2.5	3.75	2.75
Q641F/H-4.0	4.0	6.0	4.4

阀体主要零件材料

零件名称	阀体	球芯	阀座	阀杆	填料	支架	连接轴
Q641F/H	铸钢、不锈钢	不锈钢	聚四氟	2Cr13	柔性石墨	铸钢、不锈钢	铸钢

气动执行器主要部件材料

零件名称	缸体	端盖	活塞	轴	O型圈	指示轴	螺栓
QW系列 AT系列	铝合金型材（硬质阳极氧化）	压铸铝合金（环氧树脂喷涂）	压铸铝	钢（镀镍磷合金）	NBR	ABC	SUS304
AW系列	铸钢（硬质阳极氧化）		压铸铝	钢（镀镍磷合金）	NBR	ABC	SUS304

Q641F/H型气动球阀

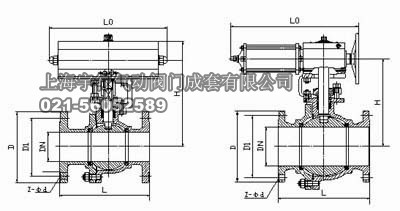

主要外形尺寸 (单位；mm)

DN	L	H	D	D1	L0	Z-φd	执行器型号
15	130	200	95	65	165	4-φ14	GT01/AT50D
20	140	204	105	75	165	4-φ14	GT01/AT50D
25	150	215	115	85	165	4-φ14	GT01/AT63D
32	165	240	135	100	225	4-φ18	GT02/AT63D
40	180	265	145	110	225	4-φ18	GT02/AT75D
50	200	275	160	125	225	4-φ18	GT02/AT75D
65	220	379	180	145	245	4-φ14/4-φ18	GT03/AT88D
80	250	390	195	160	330	8-φ18	GT04/AT100D
100	280/320	416	215/230	180/190	330	8-φ18/8-φ23	GT04/AT115D
125	320/381	542	245/270	210/220	380	8-φ18/8-φ25	GT05/AT145D
150	360/400	572	280/300	240/250	380	8-φ23/8-φ25	GT06/AT160D
200	400/500	736	335/360	295/310	440	12-φ25/12-φ25	AW17
250	530/568	926	405/425	355/370	580	12-φ25/12-φ30	AW20
300	600/648	1059	460/485	410/430	715	12-φ25/16-φ30	AW28
350	550/762	1127	520/550	470/490	875	16-φ25/16-φ34	AW28
400	600/838	1398	580/610	525/550	995	16-φ30/16-φ34	AW35
