大规格气动执行器概述：
大规格气动执行器在5B压力下，输出的大扭矩高达4300牛米，广泛应用于石油.化工.天然气和大型水利工程领域，大规格气动执行器的主要规格有KDA(SR)-350DA(SR)---400DA(SR)---500KAD(SR)---600KDA(SR),执行器的三大件（缸体.活塞.齿轮轴）均采用**碳素结构。
气动执行器附件的功能及用途
双用作气动执行器：控制阀门的开启或关闭。
单作用气动执行器：电路.气路切断或有故障时，自动关闭阀门。
单电控电磁阀：供电时阀门开启或关闭，断电时阀门关闭或开启。
双电控电磁阀：一个线圈通电时阀门开启。另一个线圈通电时阀门关闭，有记忆功能
回讯器：远距离回传阀门开或关位置的信号。
电气***：根据电流信号（4-20mA）的大小对阀门的开启（即介质流量）进行调节控制。
电气转换器：将电流信号转换成气压信号，与气动***配套使用。
气动***：根据气动信号（0.02-0.1Mpa）大小来控制阀门的开度，进行调节控制。
气动三联件：减压阀.过滤器.油雾器，对气源稳定.清洁及运动部件起润滑作用。
手动机构：当电路.气路切断或有故障时，用于操作阀门的启闭
安装.调试与维护
1 KGT系列气动执行器可与阀门直接连接，也可通过支架和接头与阀门安装连接。
2安装时必须保证气动执行器的输出轴与阀门轴的同轴度。
3管接头及导管内部应清洗干净，无多余物.粉尘及油污等。
4电磁阀.电气***.电气转换器.气动***.回信器等应按相关说明书进行安装.调试。
5气动执行器两端的调节螺钉，可以微量调整阀门的开启角度，调整后必须将螺母销紧。
6执行器与阀门应同时调试，对阀门加压到额定压力，执行器以气源压力0.4-0.7Mpa对两个进气口切换进气，观察阀门打开和关闭情况，应转动灵活无停顿，无爬行乱象，并进行多次反复试验。
7安装电磁阀的气动执行器，调试时应先用手动按钮操作（电磁阀上的红色按钮）调试，然后再通电调试。
8气源应保证干燥.清洁，定期对与执行器相配合的空气过滤器进行放水.排污。正常使用情况下应每月检查一次，每年检修一次。
大规格气动执行器在5巴压力下，输出的大扭矩高达43000牛米，广泛应用于石油、化工、天然气和大型水利工程领域。大规格气动执行器的主要规格有DA(SR)-350,DA(SR)-400,DA(SR)-500，DA(SR)-600，执行器的三大件(缸体、活塞、齿轮轴)均采用**碳素结构钢。
双作用执行机构输出扭矩(NM)

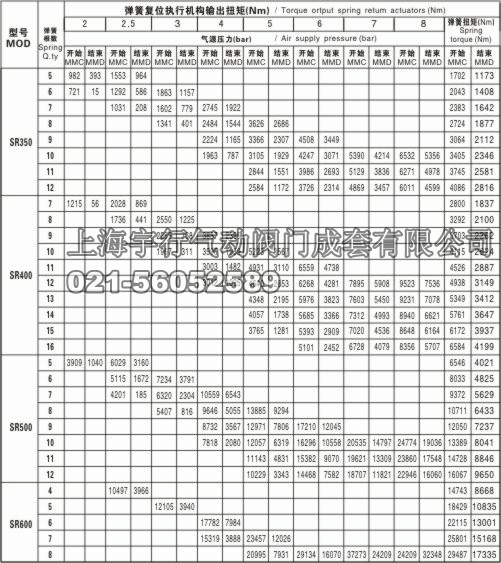

单作用执行机构输出扭矩(NM)
耗气量计算
升/分＝气缸体积（开向体积＋关向体积)×[(供气压力(KPa)＋101.3)÷101.3]×次数/分钟外形及连接尺寸
执行器的三大件(缸体、活塞、齿轮轴)均采用**碳素结构钢。
大规格气动执行器在5巴压力下，输出的大扭矩高达15000牛米，广泛应用于石油、化工、天然气和大型水利工程领域。大规格气动执行器的主要规格有DA(SR)-350,DA(SR)-400,DA(SR)-500，DA(SR)-600，执行器的三大件(缸体、活塞、齿轮轴)均采用**碳素结构钢。
双作用执行机构输出扭矩(NM)
执行器的三大件(缸体、活塞、齿轮轴)均采用**碳素结构钢。
单作用执行机构输出扭矩(NM)
| 耗气量计算 |
|
| 耗气量取决于供气压力、开关行程、体积及动作次数，计算如下： 升/分＝气缸体积(开向体积＋关向体积)×[(供气压力(KPa)＋101.3)÷101.3]×次数/分 钟 |

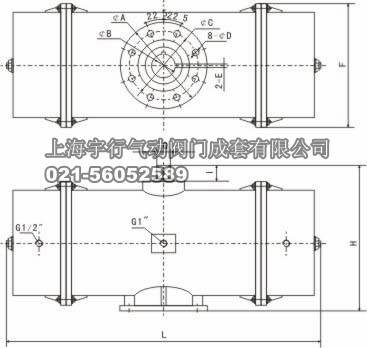

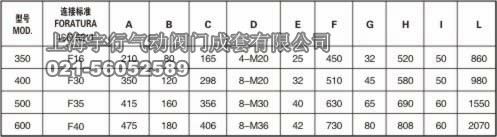

| 外形及连接尺寸 |
|
