QW-TZ气动执行器装置

一、产品简介

上海宇行气动阀门厂生产：QW-TZ01,QW-TZ02,QW-TZ03,QW-TZ04,QW-TZ05气动执行器，阀门驱动装置

选择QW—TZ精小型气动装置的十个理由

1、底部轴装配合为小模数齿键便于不同角度安装和拆装。
2、配板式电磁换向阀符合NAMUR标准，简化了装置，无须任何管子连接。
3、轴的顶部上端附有开关指示器。
4、可选择顺时针旋转和逆时针旋转。
5、缸体内外表面经硬质阳极氧化防腐处理，提高寿命。
6、缸体内表面的特殊处理保证磨擦系数低。
7、法兰连接尺寸符合IS05211/DN3337标准。
8、用低磨擦材料做成轴承套，避免了金属与金属直接接触，便于维修。
9、控制阀连接NAMUR连接标准(转接板)
10、设计和结构来自意大利的技术。

主要性能参数

1、气源压力：4～7 bar
2、大回转角度：90°～92°
3、回信器： AC220V DC24V
4、控制信号：电信号：0～10mA 4～20mA
气信号：0.02～0.1 MPa
5、控制气源：洁净、干燥压缩空气。
6、工作温度：-20℃+90℃
特殊工作温度：-40℃～+60℃

安装多样化

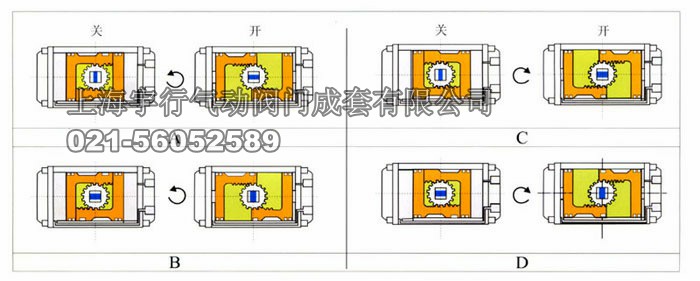

按输出轴旋向不同，安装型式有两种，即逆时针旋转和正时针旋转，图中所示为俯视图，改变旋向，活塞齿条的安装位置。注意输出轴上端开槽的位置。

QW-TZ05气动执行器老款**气缸(图1)

二、产品图片展示

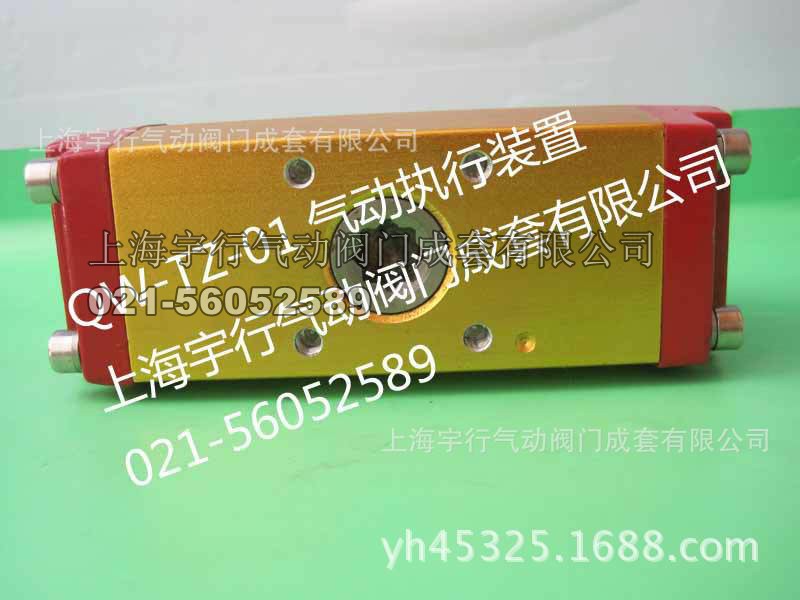

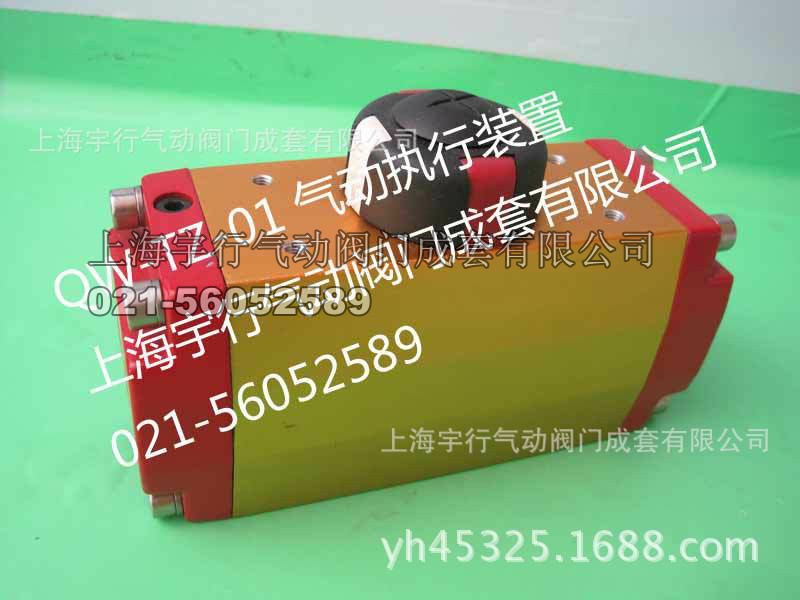

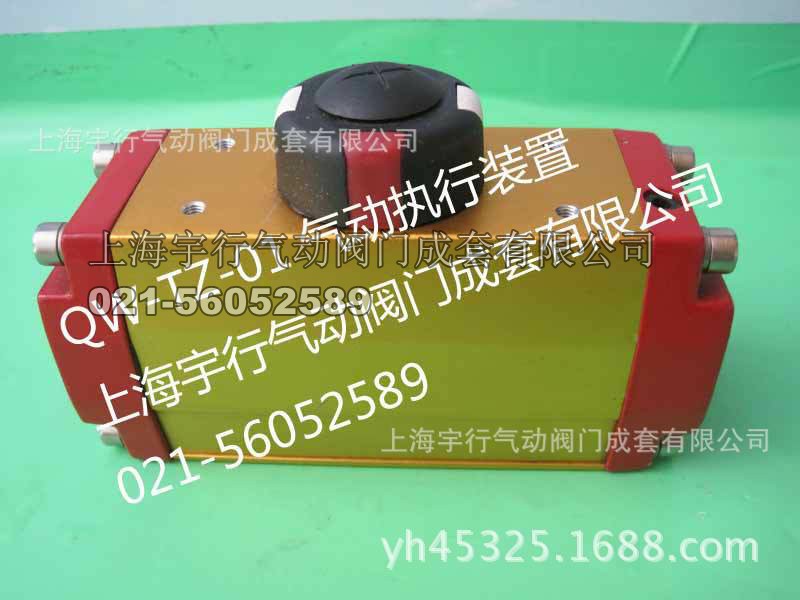

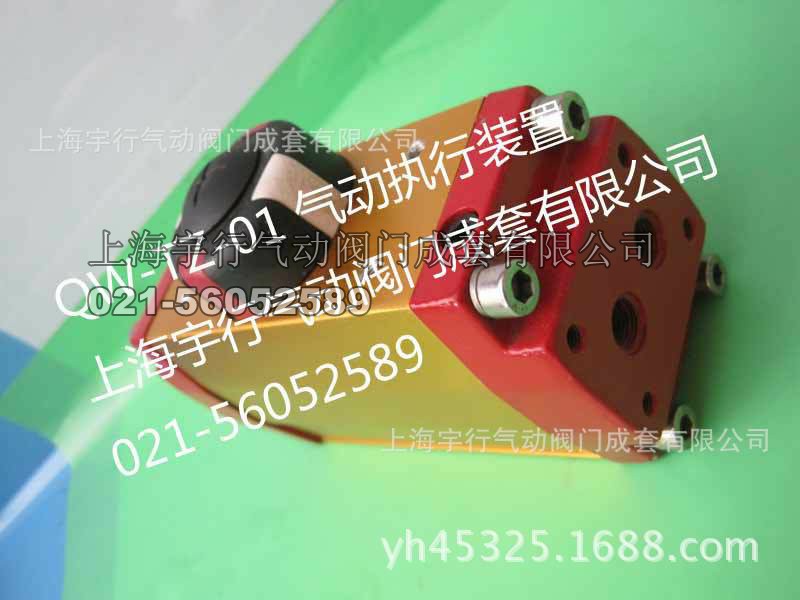

1 QW-TZ 01 产品

QW-TZ05气动执行器老款**气缸(图2) QW-TZ05气动执行器老款**气缸(图3)
QW-TZ05气动执行器老款**气缸(图4) QW-TZ05气动执行器老款**气缸(图5)

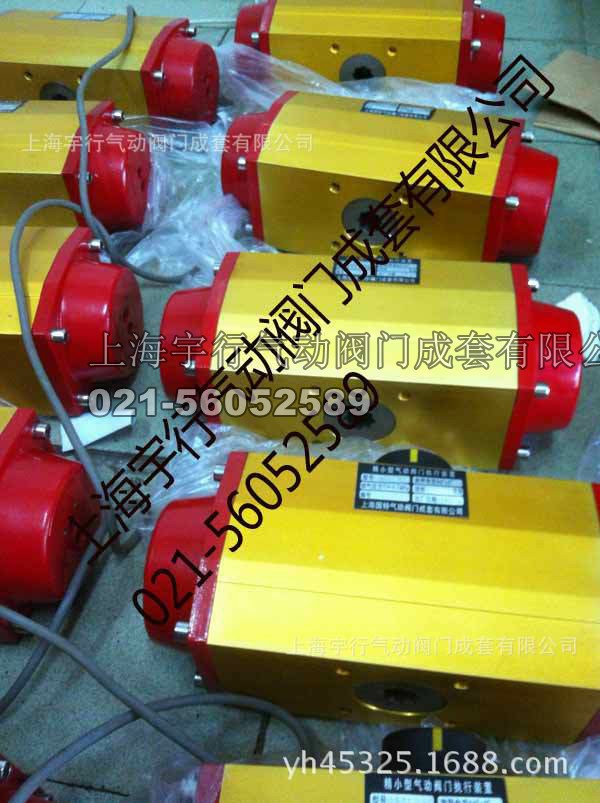

QT-TZ04气缸一批等待发货 QW-TZ04和

客户自己更换旧的QW-TZ气缸 QW-TZ05气缸图片

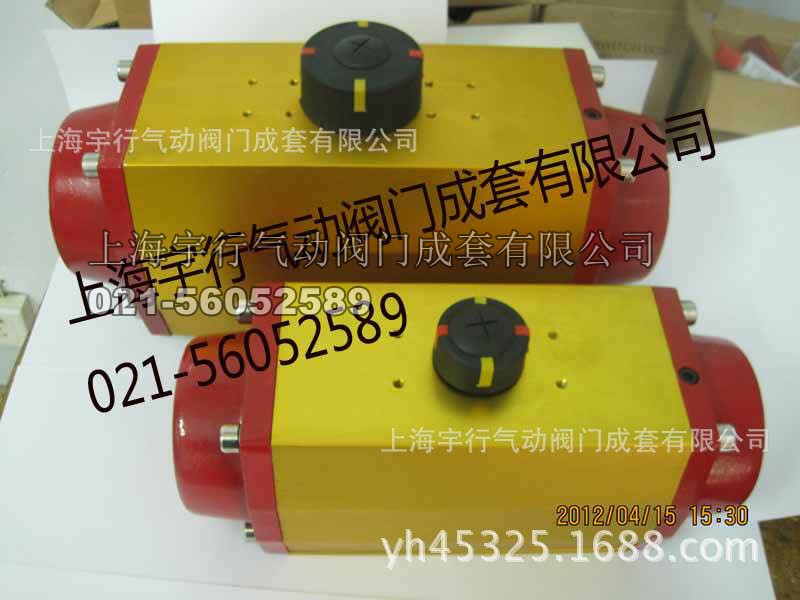

QW-TZ05气动执行器老款**气缸(图6) QW-TZ05气动执行器老款**气缸(图7)

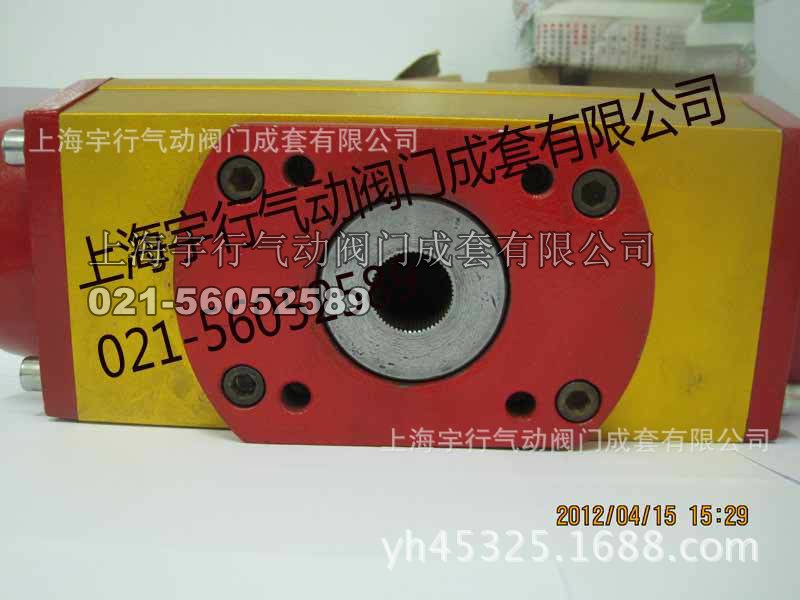

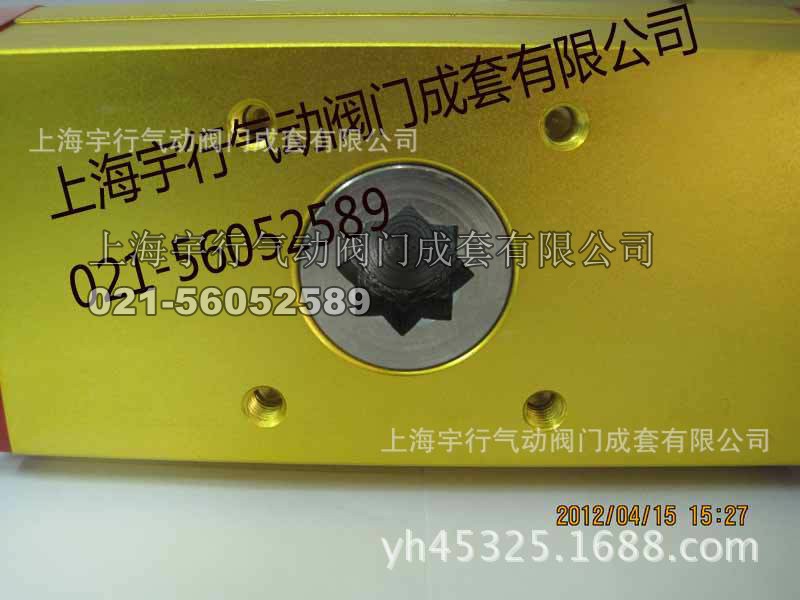

QW-TZ气缸连接方式有2种花键连接方式和（四方也叫八角）连接方式
QW-TZ05气动执行器老款**气缸(图8) QW-TZ05气动执行器老款**气缸(图9)

仓库库存的QW-TZ铝合金气缸缸体

QW-TZ05气动执行器老款**气缸(图10) QW-TZ05气动执行器老款**气缸(图11)

三、产品尺寸

主要零部件材质表：

名称	材质	工艺处理
缸体	铝合金型材	硬质阳极氧化处理
端盖	压铸铝合金
活塞	压铸铝
轴	钢
○型圈	NBR
指示轴	ABC
螺栓	sus304

QW-TZ气动执行器输出扭矩表（单位N.m）

型号规格	操作压力(bar)
型号规格	2	3	4	5	6	7
QW-TZ01	9.8	14.7	19.6	24.5	29.4	34.3
QW-TZ02	28	43	57	71	85	99
QW-TZ03	49	74	98	123	148	172
QW-TZ04	123	185	247	309	370	432
QW-TZ05	200	300	400	500	600	700
QW-TZ06	346	519	691	867	1038	1211
QW-TZ07	608	912	1216	1520	1824	2128

QW-TZ气动执行器耗气量、开闭时间和重量

规格型号	操作压力(bar)						开闭时间（秒）	重量(Kg)
	2	3	4	5	6	7
	耗气量(L)
QW-TZ01	0.5	0.6	0.8	1.1	1.4	1.8	<1	1.3
QW-TZ02	1.2	1.7	2.1	2.5	3.6	4.5	<1	3.3
QW-TZ03	1.7	2.9	3.5	4.4	5.3	6.2	<1	4.7
QW-TZ04	4.5	6.4	8.9	11.5	13.6	17	≤2	5.1
QW-TZ05	5.8	8.8	11.8	14.7	17.8	22	≤3	13.1
QW-TZ06	11.3	17	22.6	28.3	34	41	≤3	20.1
QW-TZ07	19.1	29.1	38	48	57	66.8	≤4	43.1

注：开闭时间操作压力为0.5Mpa

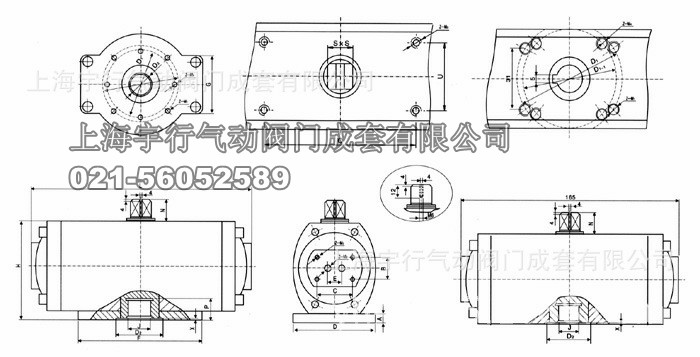

QW-TZ外形连接尺寸：

QW-TZ05气动执行器老款**气缸(图12)

规格	L	H	G	D1	D1-1	D2	D3	F	X	J	Z-M1	Z-M2	Z-M3	Z-M4	N	P	A	B	C	D	E
QW-TZ01	165	80	43	57	ISO F05 50	25	25	--	2	14	4-M6	2-ZG1/4	4-M5	M6	20	23	--	26	42	--	20
QW-TZ06	460	230	109	ISO F14 140	--	75	60	217	4	31.5	4-M16	2-ZG1/4	4-M5	4-M16	30	55	24	26	42	180	24
QW-TZ07	580	280	130	ISO F07 165	--	90	60	220	5	31.5	4-M18	2-ZG1/4	4-M5	4-M20	30	60	25	26	42	--	24

四、气动执行器可以搭配的配件

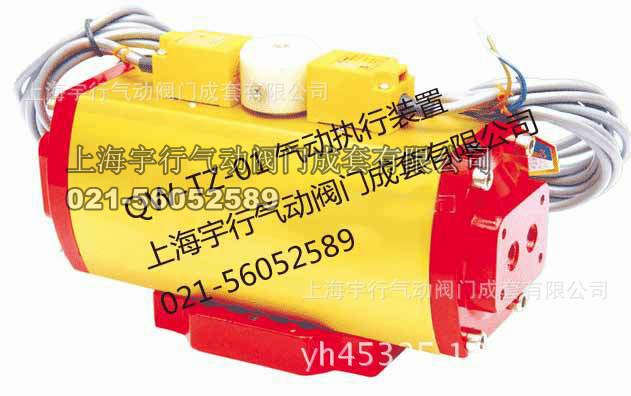

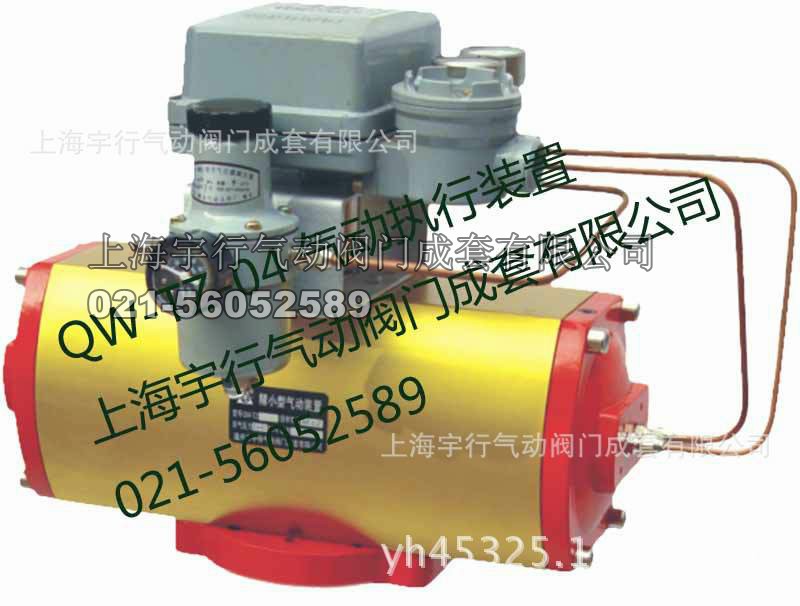

QW-TZ气动执行器带接近开关QW-TZ气动执行器带回信器APL-210 QW气动执行器

QW-TZ05气动执行器老款**气缸(图13) QW-TZ05气动执行器老款**气缸(图14) QW-TZ05气动执行器老款**气缸(图15)

还有其他气动执行器 AT气动执行器 QW-TZ气动执行器 ZT气动执行器 GT气动执行器 AW气动执行器等阀门驱动机构

QW-TZ05气动执行器老款**气缸(图16) QW-TZ05气动执行器老款**气缸(图17)

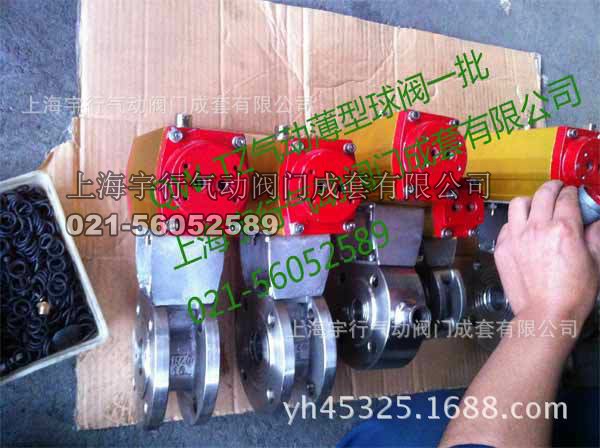

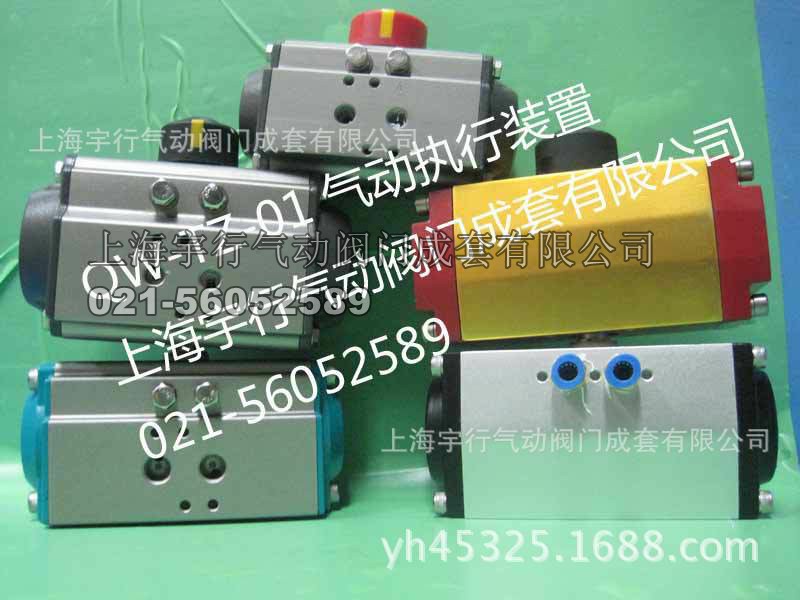

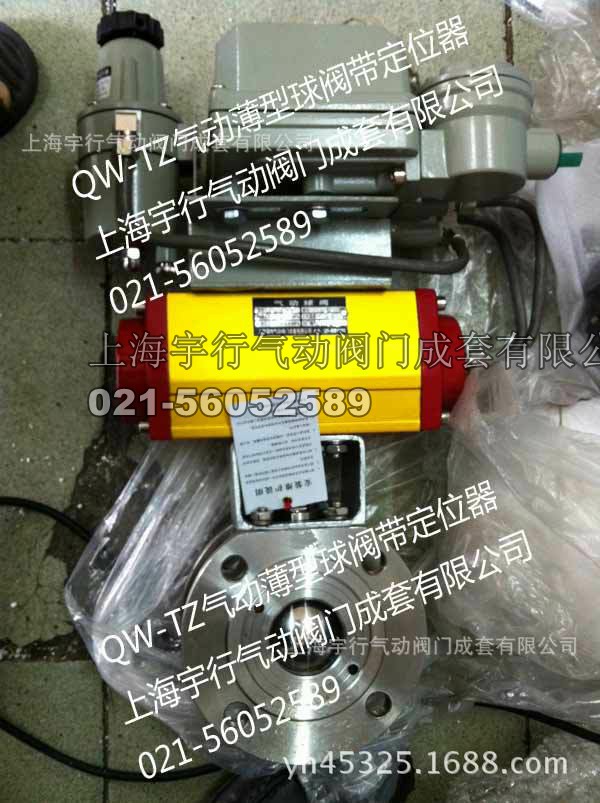

五、气动执行器可以搭配过的阀门 QW-TZ气动薄型球阀和QW-TZ气动保温球阀

QW-TZ05气动执行器老款**气缸(图18) QW-TZ05气动执行器老款**气缸(图19)

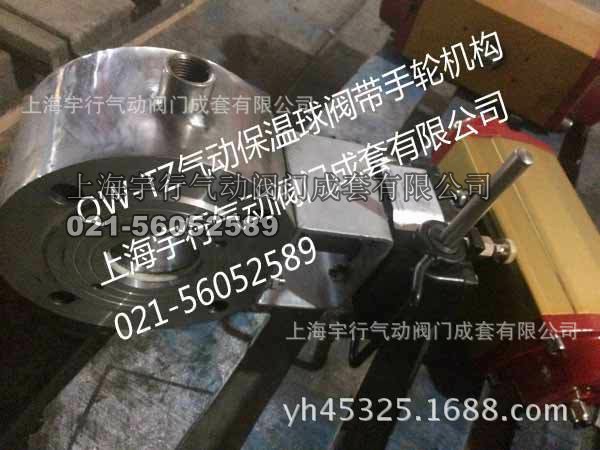

QW-TZ气动保温球阀带手轮机构 QW-TZ气动薄型球阀
QW-TZ05气动执行器老款**气缸(图20) QW-TZ05气动执行器老款**气缸(图21)

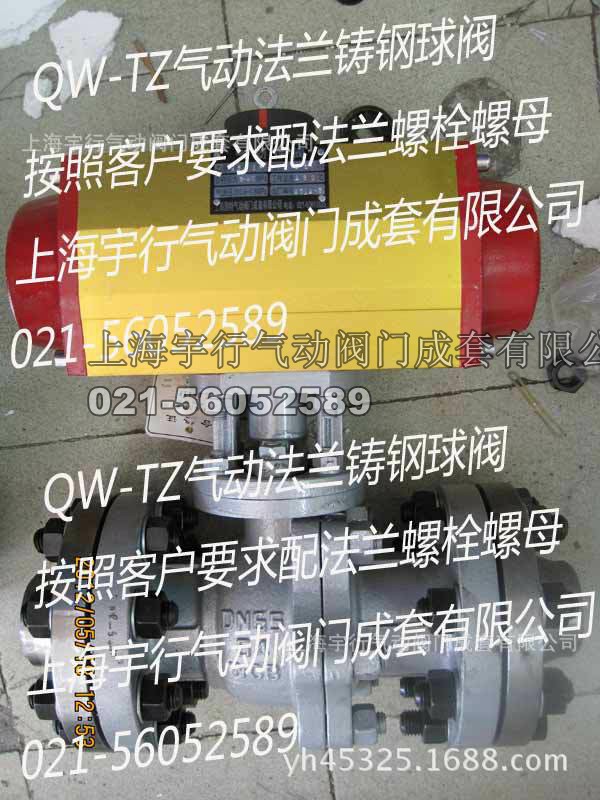

QW-TZ气动铸钢软密封浮动球阀 QW-TZ气动铸钢法兰球阀附带法兰

型号Q641F-16C DN100 型号Q641F-16C DN100
QW-TZ05气动执行器老款**气缸(图22) QW-TZ05气动执行器老款**气缸(图23)

QW-TZ05气动执行器老款**气缸(图24)

QW-TZ气动内螺纹三通球阀Q614F/Q615F

制造标准Manufacture Standard： GB

口径Caliber(mm)：10~50

材质Material：304、316、316L

压力Pressure(MPa)：1.0、1.6、2.5

温度Temperature(℃)：-20~200

三通球阀(Q614F/15F（PPL）)

制造标准Manufacture Standard： GB

口径Caliber(mm)：10~50

材质Material：304、316、316L

压力Pressure(MPa)：1.0、1.6、2.5

温度Temperature(℃)：-20~200

QW-TZ气动三片式内螺纹球阀Q611F

制造标准Manufacture Standard： GB、ANSI、JIS

口径Caliber(mm)：10~100

材质Material：304、316、316L、WCB

压力Pressure(MPa)：1.0、1.6

温度Temperature(℃)：-20~180

QW-TZ气动三片式卡箍球阀

制造标准Manufacture Standard：暂无

口径Caliber(mm)：15~65

材质Material：304、316、316L

压力Pressure(MPa)：1.0、1.6

温度Temperature(℃)：-20~180

QW-TZ气动执行器装置

QW-TZ气动执行装置

QW-TZ气动执行器输出扭矩表（单位N.m）

型号规格	操作压力(bar)
型号规格	2	3	4	5	6	7
QW-TZ01	9.8	14.7	19.6	24.5	29.4	34.3
QW-TZ02	28	43	57	71	85	99
QW-TZ03	49	74	98	123	148	172
QW-TZ04	123	185	247	309	370	432
QW-TZ05	200	300	400	500	600	700
QW-TZ06	346	519	691	867	1038	1211
QW-TZ07	608	912	1216	1520	1824	2128

QW-TZ气动执行器耗气量、开闭时间和重量

规格型号	操作压力(bar)						开闭时间（秒）	重量(Kg)
	2	3	4	5	6	7
	耗气量(L)
QW-TZ01	0.5	0.6	0.8	1.1	1.4	1.8	<1	1.3
QW-TZ02	1.2	1.7	2.1	2.5	3.6	4.5	<1	3.3
QW-TZ03	1.7	2.9	3.5	4.4	5.3	6.2	<1	4.7
QW-TZ04	4.5	6.4	8.9	11.5	13.6	17	≤2	5.1
QW-TZ05	5.8	8.8	11.8	14.7	17.8	22	≤3	13.1
QW-TZ06	11.3	17	22.6	28.3	34	41	≤3	20.1
QW-TZ07	19.1	29.1	38	48	57	66.8	≤4	43.1

注：开闭时间操作压力为0.5Mpa

QW-TZ外形连接尺寸：

规格	L	H	G	D1	D1-1	D2	D3	F	X	J	Z-M1	Z-M2	Z-M3	Z-M4	N	P	A	B	C	D	E
QW-TZ01	165	80	43	57	ISO F05 50	25	25	--	2	14	4-M6	2-ZG1/4	4-M5	M6	20	23	--	26	42	--	20
QW-TZ02		125	52	ISO F05 50	ISO F07 70	48	35	114	3	16	4-M6	2-ZG1/4	4-M5	4-M8	20	35	20	26	42	90	20
QW-TZ03		140	60	ISO F05 50	I--	48	35	120	3		4-M8	2-ZG1/4	4-M5	4-M8	20	43	20	26	42	90	20
QW-TZ04		175	72	ISO F07 70	--	58	45	150	4		4-M8	2-ZG1/4	4-M5		28	48	20	26	42	120	20
QW-TZ05		195	85	ISO F10 102	--	60	45	170	4		4-M10	2-ZG1/4	4-M5		28	49	22	26	42	140	24
QW-TZ06		230	109	ISO F14 140	--	75	60	217	4	31.5	4-M16	2-ZG1/4	4-M5		30	55	24	26	42	180	24
QW-TZ07	580	280	130	ISO F07 165	--	90	60	220	5	31.5	4-M18	2-ZG1/4	4-M5	4-M20	30	60	25	26	42	--	24
