GT气动执行器

产品简介

GT气动执行器产品图片介绍内部结构图（让客户更直观的了解产品做工外表内在处理情况）参数介绍　　GT气动执行器挤压铝质(ASTM6005)缸体，内表面细磨精加工，内部和外部均采用高级防腐技术，气缸摩擦系数小，使用寿命长

产品型号：SHYH-QZX-1812

更新时间：2026-03-24

厂商性质：生产厂家

访问量：

产品咨询 021-56052589

产品分类

tel-phone

021-56052589

article

技术文章

详细介绍在线留言

GT气动执行器

AT32 DA32 GT32阀门气动执行器气缸气动头气动装置执行机构

KFFGT系列双作用阀门气动执行器气缸气动头气动执行机构

新品 180°度角行程气动执行器 135°度 125°度阀门气缸气动头

新品 GT系列高温型阀门气动执行器气缸风阀驱动装置执行机构

GTE系列弹簧复位型单作用阀门气动执行器反作用气缸常开常闭型

气动执行器GTD140 GTD160 GTD190 GTD210 GTD240 GTD270 GTD300

单作用气动执行GTE160 GTE190 GTE210 GTE240 GTE270 GTE300

气动执行器GT32 GTD52 GTD63 GTD75 GTD83 GTD92 GTD110 GTD127

新品 GT系列低温型阀门气动执行器角行程旋转气缸适用低温环境

GTD气动执行器标配天津软密封蝶阀圆轴带键槽连接盘

厂家直销 GT阀门气动执行器 0-90度调节广泛应用于球阀和蝶阀

洒水车用气动执行器槽车 GTD双作用八角四方轴

风阀风门气动执行器 90度角行程气缸通风蝶阀驱动装置

GTD双作用气动执行器标配天津软密封蝶阀带连接盘风门风阀用

GTD气动带手动双用阀门气动执行器 90度角行程气缸活塞式执行器

单作用气动执行GTE63 GTE75 GTE83 GTE92 GTE110 GTE127 GTE140

产品图片介绍

GT气动执行器(图1)

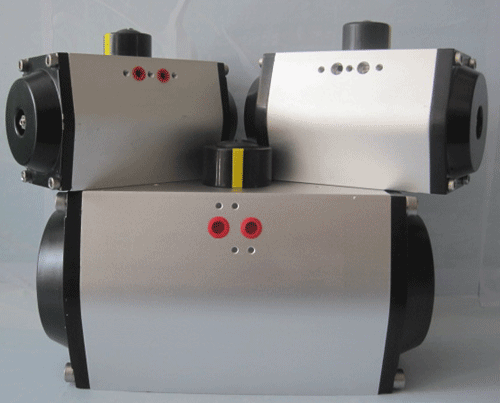

GT气动执行器(图2) GT气动执行器(图3)

内部结构图（让客户更直观的了解产品做工外表内在处理情况）

GT气动执行器(图4) GT气动执行器(图5) GT气动执行器(图6)

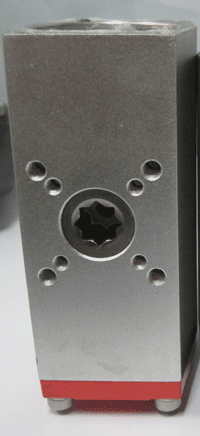

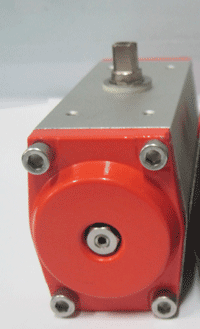

GT气动执行器(图7) GT气动执行器(图8) GT气动执行器(图9)

参数介绍

　　 GT气动执行器挤压铝质(ASTM6005)缸体，内表面细磨精加工，内部和外部均采用高级防腐技术，气缸摩擦系数小，使用寿命长，抗腐蚀性能强。 ● 双活塞齿轮齿条式设计，结构紧凑、安装位置对称、改变输出轴转向方便，使用寿命长、动作迅速。活塞齿条背面装有复合轴承及导向环，动作精确、摩擦系数小、使用寿命延长。 ● 组合式预负荷镀层弹簧，工作寿命长。 ● 高精度齿轮和齿条，啮合间隙小、精度高，输出功率大。 ● 不锈钢紧固件,**美观，抗腐蚀性强。 ● 采用国际规范尺寸:输出轴槽、螺孔;顶部安装孔尺寸符合NAMUR标准;气源接口尺寸符合NAMUR标准;底部安装孔尺寸符合IS05211、DIN3337标准，方便安装电磁阀限位开关等附件。　Design & Constructin of BAILEFU Pneumatic Actuators　　气动执行器结构 Construction of Pneumatic Actuator 　● Extruded aluminum ASTM6005 body with bath internal and external corrosion protection having honed cylinder surface for longer life and low coefficient of friction. ● Dual piston rack and pinion design for compact construction, symmetric mounting position, high-cycle fife and fast operation, reverse rotation can be accomplished in the field by simply inverting the pistons. 　● Multiple bearings and guides on racks and pistons, low friction, high cycle life and prevent shaft blowout. ● Modular preloaded spring cartridge design, with coatedspring for simple versatile range, greater safely and corrosion resistance, longer cycle life. ● Fully machined teeth on piston and pinion for accurate low backlash rack and pinion 　　engagement, maximum efficlency. Stalnless steel fasteners for long term corroslon resistance ● Full conformance to the latest specifications: IS05211,DIN 3337 and Namur or product inter changeahility and easy mounting of solenoids, limit switches and other aocessodes.

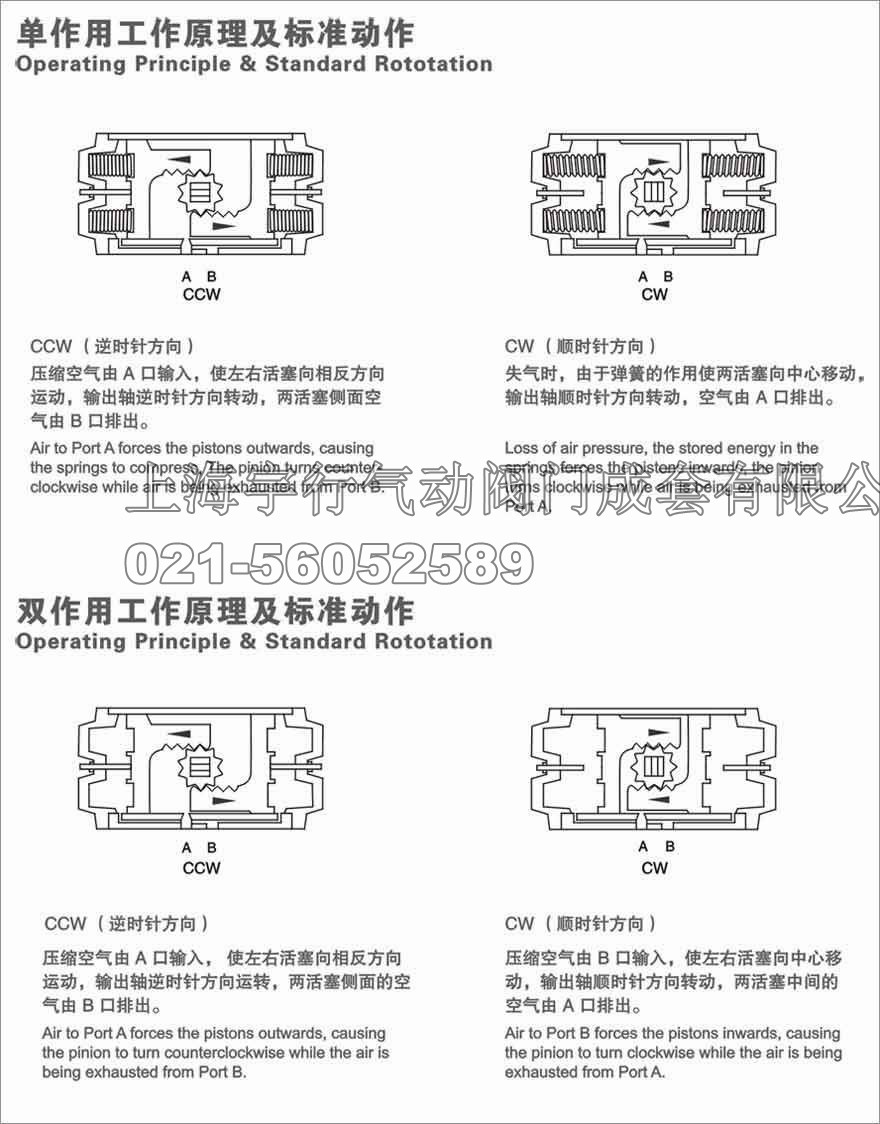

GT气动执行器(图10)

顶部连接尺寸符合VDI/VDE3845NAMUR标准，易于安装限位开关和***等附件 Connection dimensions of the top conform to standard VDI/VDE3845 NAMUR，convenient to install limit switch and localizer.侧面连接尺寸符合VDI/VDE3845 NAMUR标准，适于安装电磁阀. Connection dimensions of the side conform to standard VDI/VDE 3845 NAMUR，fit for installing solenoid valve. 底部连接尺寸符合IS05211和DIN3337标准，可直接和阀门连接星型和方型孔便于各种阀门的直接连接。 Connection dimensions of the bottom conform to standards 1S05211 and DIN3337 and can connect with valve directly. Star and enient to rectangular holes are conv-connect with valves directly. 　特殊行程　　　　工作技术条件 Operating conditions 工作技术条件： 1.使用介质：压缩空气、无腐蚀性气体和油; 2.压力范围：双作用2-8(Bar)，单作用2-8巴(Bar) 3.工作温度：标准型(使用丁睛橡胶0型圈)-20℃-- +80℃ 低温型(使用硅橡胶0型圈)-40℃-- +80℃ 高温型(使用橄橡胶0型圈)-20℃-- +150℃ 4.行程调整：在90°位里有土4°的可调范围; 5.润滑：在正常工作条件下，不需添加润滑剂; 6.安装：适合室内或室外安装; 7.*高使用压力：输入气压不超过8巴。 Operating conditions： 1 . Operating media Dry or lubricated air, the non-corrosive gases or oil. 2. Air supply pressure Double acting： 2-8 Bar; Spring return: 2-8 Bar 3. Operating temperature Standard： -20 ℃ - +80 ℃ Low temperature： -40℃-- +80℃ High temperature： -20℃ +150℃ 4. Travel adjustment Have adjustment range of ±4° for the rotation at 90° 5. Lubrication Under normal operating condition, need not accrete lubricant 6. Application Either indoor or outdoor 7. Highest pressure The maximum input pressure is 8 Bar
