AT气动执行器

当前位置：首页 > 产品展示 > 气动执行器 > AT气动执行器

AT气动执行器阀门驱动装置

产品简介

AT气动执行器是用于驱动阀门控制的机构快速快关阀门

产品型号：SHYH-QZX-1811

更新时间：2026-03-24

厂商性质：生产厂家

访问量：

产品咨询 021-56052589

产品分类

tel-phone

021-56052589

article

技术文章

详细介绍在线留言

AT系列气动执行器

产品图片

AT气动执行器阀门驱动装置(图1) 黑色盖子

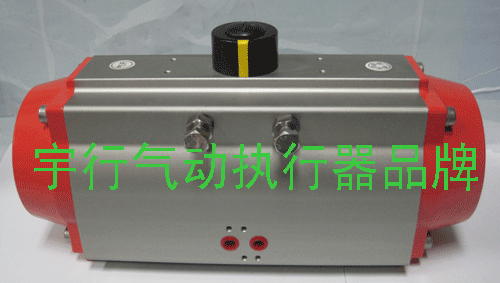

AT气动执行器阀门驱动装置(图2) 红色盖子

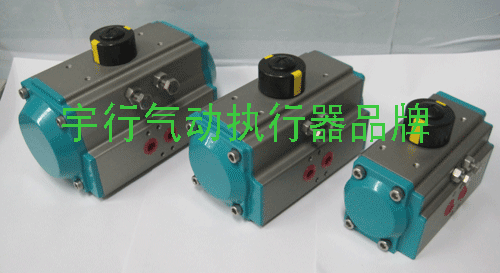

AT气动执行器阀门驱动装置(图3) 深蓝盖子

产品内部细节图片

AT气动执行器阀门驱动装置(图4) AT气动执行器阀门驱动装置(图5) AT气动执行器阀门驱动装置(图6)

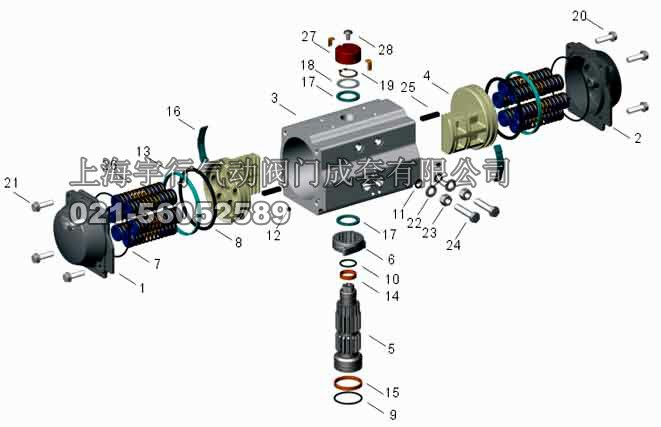

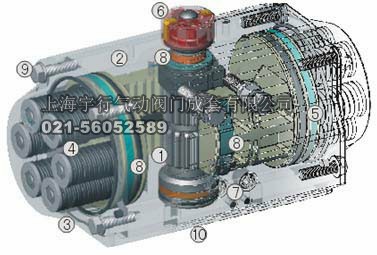

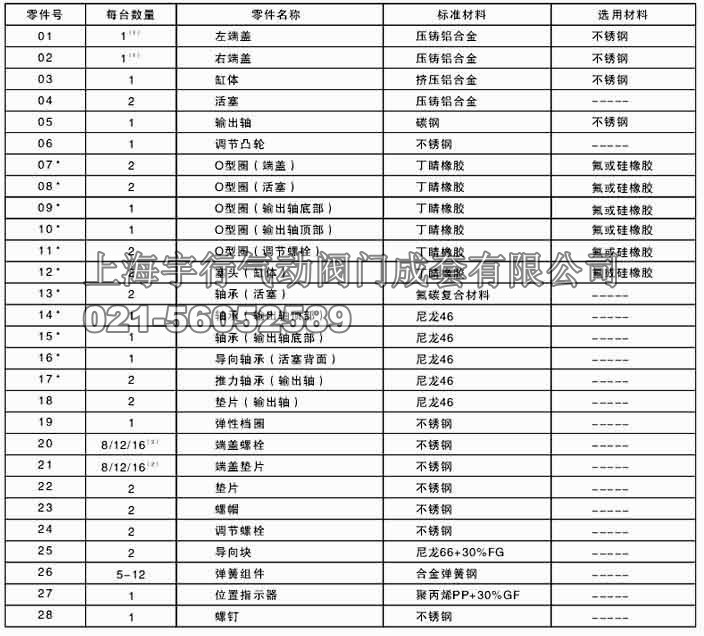

内部结构（图）

AT气动执行器阀门驱动装置(图7) AT气动执行器阀门驱动装置(图8)

AT气动执行器阀门驱动装置(图9) AT气动执行器阀门驱动装置(图10)

AT气动执行器阀门驱动装置(图11) AT气动执行器阀门驱动装置(图12)

①齿轮齿条双活塞对称结构设计，动作快速平稳，精度高，输出功率大，通过简单的改变活塞装配位置可得到反方向旋转。

②挤压的铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟隆涂层)，使用寿命更长，摩擦系数低。

③一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。

④组合式预符荷弹簧组，不论在装配过程或使用现场中，都能方便而的安装或增减弹簧数量。

⑤外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是精确方便，调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

⑥多功能位置指示器，现场可视化指示，符合VID/VIE3845、NAMUR标准槽，能安装并输出所有附件，如限位开关盒、电气*、位置传感器(倍加福、图尔克)。

⑦气源接口符合NRMAR标准，可直接安装NUMAR标准电磁阀。

⑧齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦，并且增加润滑,使其低摩擦、长寿命。

⑨所有的紧固件均采用不锈钢材料，长期抗腐蚀。

⑩连接部分符合全新国际标准规范ISO5211，DIN3337(F03-F25)使产安装具有互换性、通用性。

双作用式工作原理
      当气源压力从气口(2)进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过气口(4)排出，同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。反之气源压力从气口(4)进入气缸两端气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过气口(2)排出，同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装，输出轴即变为反向旋转)




           空气进入左气孔，带动活塞左右推动.                         空气进入右气孔，带动活塞往中间压缩.

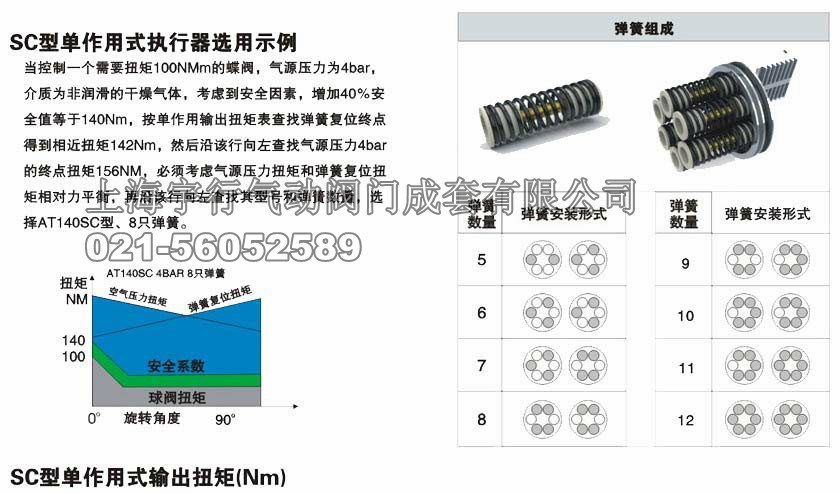

单作用工作原理
      当气源压力从气口(2)进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过气口(4)排出，同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。在气源压力经过电磁阀换向后，气缸的两活塞在弹簧的弹力下向中间方向移动，中间气腔的空气从气口(2)排出，同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装，弹簧复位时输出轴即变为反向旋转)







产品相关关键字： AT气动执行器 ZT气动执行器 GT气动执行器

特点：

一，扭矩输出范围广
AT系列双作用执行机构的扭矩输出为12~4509N.m（108~39946in.lb），而弹簧复位式执行机构所产生的弹簧端部扭矩为4~1252N.m（38~10166in.lb）。执行机构连续工作的气动气源压力为2.5~8.0bar（36~116psig）。

二，**高效的执行机构
通过融合工程优势及*新精确制造技术，所设计制造的RDK执行机构可达到*高质量标准，实现高效可靠性能，并且具备高性价比的优点。执行机构内外表面经过防腐和硬质阳极氧化处理，与永久润滑的可更换式轴承和导向板相结合，可确保其运行可靠，使用寿命延长。为了减小安装空间和提高灵活性，弹簧复位式执行机构和双作用执行机构的外壳长度相同。

三，可靠的解决方案
公司可针对特定项目及客户的要求提供综合性解决方案。综合我们**的系列产品、**技术和设计制造经验，对于复杂的问题我们可以提供及时、可靠的全方位的解决方案。我们的目标是：超越客户对产品质量和运行性能的期望，为客户提供增值服务。

四，国际标准
所有AT系列执行机构的制造设计与*新ISO5211阀门接口标准关于**长度，标准化尺寸，和可直接安装的要求相符，并且符合NAMUR国际标准要求。可以高效准确的与自动化控制设备配装。

五，成套的执行机构组件
从配备简单的带有电磁阀和限位开关的开关型到复杂的带有智能***的调节型，或者带有ESD局部行程测试装置，公司可供应成套的阀门执行机构组件，适应于各种工作环境，满足客户的需求。

优点：

1 硬质阳极化处理壳体
模压成型的铝制壳体的内外表面采用先进的硬质阳极氧化技术进行处理，减小了摩擦，提高了耐久性和耐腐蚀性。亦可选择其他多种表面涂层对壳体进行处理，如：聚四氟乙烯涂层、化学镀镍涂层以及各种颜色的聚脂粉涂层。

2 大活塞设计
AT执行机构设计配备有**尺寸的活塞齿条，这样极大地减小了齿条和齿轮之间的齿隙游移，从而保证了精确的接合。同时这一特点也保证了**的功率输出和精确的阀门调节。

3 先进齿条和齿轮设计
紧凑坚实的结构，加上双齿条与齿轮的设计，可保证执行机构在整个行程范围内稳定的扭矩输出。这一设计也适用于高速长周期运行设备。

4 行程调整
AT系列执行机构提供了两个外部行程限位挡块，从而允许对阀门的开启和关闭位置进行±5° 的调整。这样可实现精确的阀位找正，并且可对执行机构在80° ~ 100°范围内进行行程调整。安装于端盖的可选螺栓可为开启位置提供额外行程调整。外部调整螺栓可提供0 ~ 100°范围内的开启位置行程调整。

5 活塞导向板
永久润滑且可替换的导向板安装于活塞齿条上，避免了横向位移情况的发生，并通过消除金属与金属的直接接触提高了耐磨性和效率，确保了设备的运行平稳。

6 主动轴轴承
AT系列执行机构配备有摩擦小和耐磨性高的自润滑可替换式轴承。这样就延长了其使用寿命并保证了可靠的运行性能。

7 防腐保护
聚脂粉涂层端盖有着卓越的抗腐蚀性能。如果需要，可选择其它种类的涂层材料，如：聚四氟乙烯涂层、化学镀镍涂层或硬质阳极氧化涂层材料。

8 防漏气驱动轴
齿条配备有一个与化学镍镀涂层防漏气轴承相结合的八角形防漏气装置，以便提供**操作，延长使用寿命。

9 NAMUR标准接口
为了配装辅助设备，像***、限位开关等，提供有*新设计的VDI / VDE 3845安装接口，使得辅助设备与齿轮装置的配装更加简单快捷。NAMUR电磁阀安装底座可允许将电磁阀直接安装到执行机构上。

10 ISO5211阀门接口
AT系列执行机构配备有符合ISO5211标准的阀门安装底座，从而可为角行程阀门提供标准化的安装。

11 可视位置指示器
AT系列执行机构配备有可视位置指示器，该指示器作为其标准配置提供。

12 易于转换
将双作用式转换为弹簧复位式配置，十分容易，拆除端盖，装入弹簧组件即可。执行机构的旋转方向可以在现场进行改变且操作简单。方法是：将执行机构卸下，活塞旋转180° ，重新安装即可。

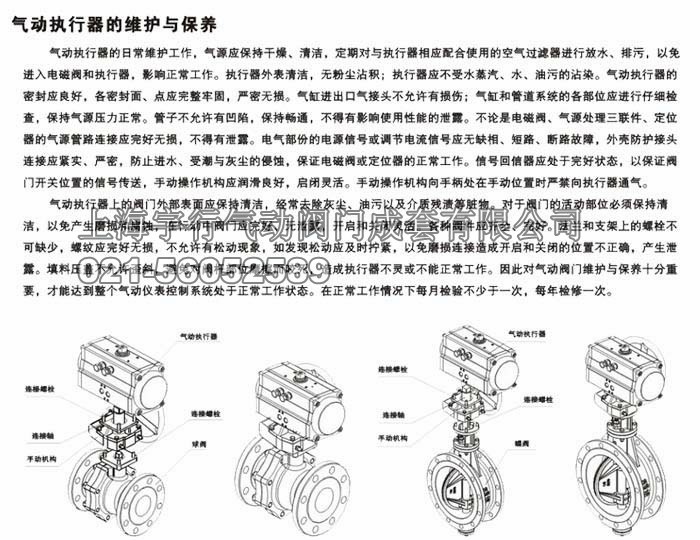

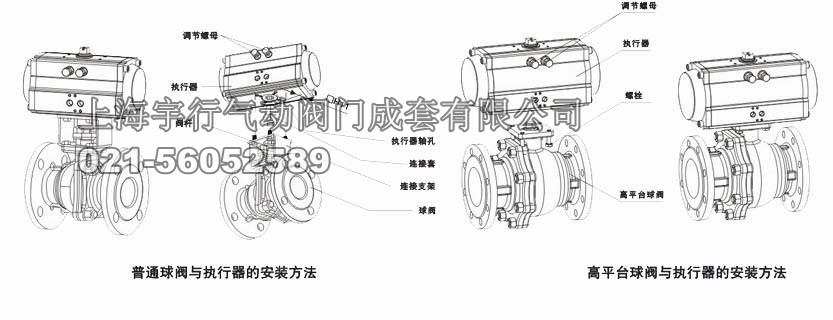

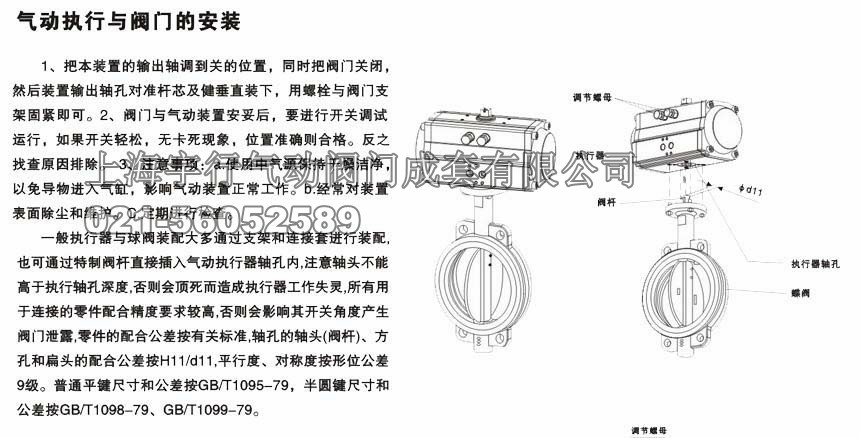

AT气动执行器关键字

AT气动执行器,角行程气动执行器,aero2型气动执行器,双作用气动执行器,单作用气动执行器,气动执行器,阀门气动执行器,气动阀门执行器,气动阀门驱动装置,气动执行机构,气缸,气动头,弹簧复位型阀门气动执行器,常开型气动执行器,常闭型气动执行器,铝合金气动执行器,不锈钢气动执行器,活塞式气动执行器,齿轮链条式气动执行器,直行程阀门气动执行器,意大利式气动执行器,**型气动执行器,AT气动执行器,ZT型气动执行器,GT气动执行器,QW-TZ气动执行器,AW气动执行器,AG系列气动执行器,气动薄膜执行器,液压气动执行器,直行程气动执行器

DRSC气动执行器价格表（不含税）
型号	缸径	扭矩	单价	型号	缸径	扭矩（10根弹簧）	单价
双作用式	（MM）	（0.5Mpa/N.m)	（元）	单作用式	（MM）	（开始---终点）	（元）
DR0015	∮50	16.6		SC0015	∮50	9.6-6.8
DR0030	∮63	29.3		SC0030	∮63	16.9-11.1
DR0060	∮75	58.2		SC0060	∮75	34.6-22.1
DR00100	∮88	91.5		SC00100	∮88	57.8-36.7
DR00150	∮100	133		SC00150	∮100	78.8-50.6
DR00220	∮115	215		SC00220	∮115	131-82
DR00300	∮125	277		SC00300	∮125	165-105
DR00450	∮145	434		SC00450	∮145	258-165
DR00600	∮160	567		SC00600	∮160	332-224
DR00900	∮180	765		SC00900	∮180	474-316
DR01200	∮200	1063		SC01200	∮200	630-425
DR02000	∮240	1870		SC02000	∮240	1233-869
DR03000	∮265	2695		SC03000	∮265	1565-1134
DR05000	∮330	4701		SC05000	∮330	2667-2035
DR10000	∮420	8400		SC10000	∮420	5080-3300
注：	1、本公司另有生产各类附件及有关阀门
	2、如用户自己提供阀门另加材料、加工、装配、调试费。
	3、请用户根据我公司提供样本力矩和阀门实际所需扭矩相结合进行选配。

AT32 DA32 GT32阀门气动执行器气缸气动头气动装置执行机构

AT SR系列阀门气动执行器气缸气动执行机构气动头单双作用

优质型 SR单作用阀门气动执行器常开FO 常闭FC 气开式气关式

新品 AT SR系列低温型阀门气动执行器气缸适合零下40度内环境用

新品 AT SR系列高温型阀门气动执行器执行机构气缸耐温160度

精品 AT SR阀门气动执行器角行程气缸驱动装置黄色端盖定做型

SR单作用气动执行器 SR140 SR160 SR190 SR210 SR240 SR270 SR300

新品 ART-DA/SR阀门气动执行器执行机构驱动装置气缸替代VAA

精品 SR单作用阀门气动执行器 SR63 SR75 SR83 SR92 SR105 SR125

AT气动执行器 AT125 AT140 AT160 AT190 AT210 AT240 AT270 AT300

DA双作用气动执行器 DA140 DA160 DA190 DA210 DA240 DA270 DA300

DA双作用气动执行器 DA32 DA40 DA52 DA63 DA75 DA83 DA92 DA105

促销 at气动执行器阀门气缸AT32 AT40 AT52 AT63 AT75 83 92 105

RT012-DA DA-40 AT40新品角行程阀门气动执行器气缸气动头

AT双作用型阀门气动执行器 90°角行程活塞齿条式硬质氧化耐腐
