不锈钢气动球阀发展演变与工作原理

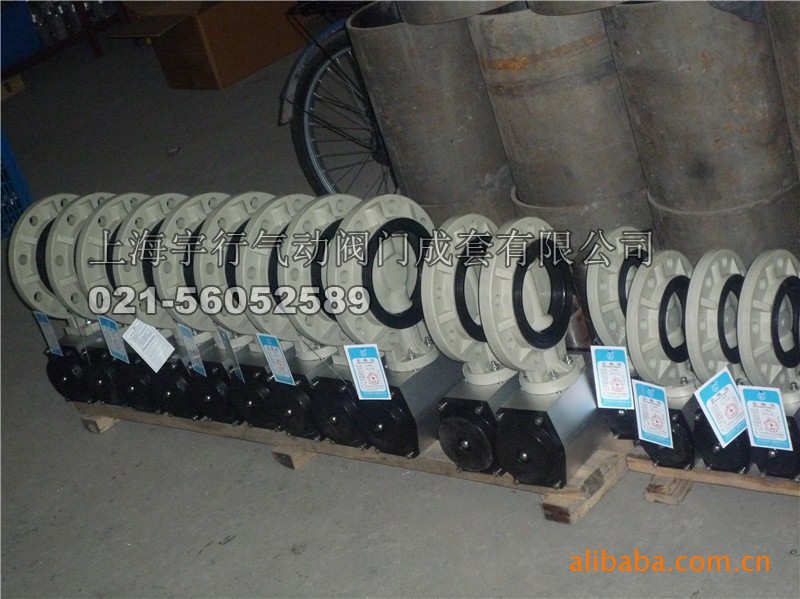

不锈钢气动球阀发展演变与工作原理(图2)

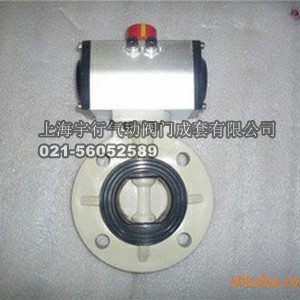

气动UPVC阀产品简介
该产品采用UPVC材质，橡胶密封，对夹式蝶阀。适用于温度≤60℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
D671气动塑料蝶阀主要参数

空气驱动	压缩空气4-6bar（可带手轮）
公称通径	50～300mm
公称压力	1.0～1.6Mpa
适用温度	0～+60℃
连接方式	对夹
阀结构	A型
阀体材质	UPVC、CPVC、PP
阀芯材质	UPVC、CPVC、PP、PTFE
密封材质	FPM、EPDM
适用介质	PVC兼容的食品工业化学溶剂
可选附件	限位开关、***、电磁阀、减压阀

D671气动塑料蝶阀主要零部件性质：
气动塑料蝶阀阀体采用聚氯乙烯PVC聚丙烯或者PP、PPH材料，PVC可耐大部分的酸、碱、盐由低到高浓度的腐蚀，但不耐芳香烃、酮、醚、氯化碳烃类的腐蚀。PP、PPH耐化学性非常好，对一般的酸、有机溶剂的抵抗性好。常用作塑料蝶阀的密封橡胶材料有三元乙丙橡胶EPDM和氟橡胶FPM等。根据其各自的特点而适用于不同的环境：EPDM可耐一般酸碱，耐化学药品性和耐水性好，但不耐矿物油和过热蒸汽（200℃），使用温度在-40～120℃。而FPM耐油、耐热、耐酸碱和耐化学药品性能佳。常用于耐高温、耐腐蚀的场合，使用温度在-20℃～210℃。

▲气动阀特点

1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操作力矩小，操作方便，省力灵巧。
3、可以任意位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
6. 启闭实验次数多达数万次，寿命长。

▲气动执行机构

采用GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动,稳定可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

▲气动附件的选项

??根据不同控制和要求可选择下列附件：
１.切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
２.调节型附件：电气***、气动***、电气转换器。
３.气源处理附件：空气过滤减压阀、气源处理三联件。
４.手动机构：HVSD手操机构

主要外型尺寸：

通径(mm)	英寸″	尺寸（mm）
通径(mm)	英寸″	L	D1	D2-ANSI	D2-JIS	D2-DIN	D3	H	N-φm-ANSI	N-φm-JSI	N-φm-DIN
50	2	43	56.5	120.39	120	125	165	103	4-19	4-19	4-18
65	2 1/2	47.5	70	139.44	140	145	185	113	4-19	4-19	4-18
80	3	47.5	79	152.4	150	160	201	115	4-19	4-19	4-18
100	4	57.2	103	190.5	175	180	229	135	8-19	8-19	8-18
125	5	66	130	216	210	210	257	165	8-22	8-23	8-18
150	6	74	151	241.55	240	240	285	177	8-22	8-23	8-23
200	8	87.5	200	298.5	290	295	343	210	8-22	8-23	8-23
250	10	110	255	362	355	350	411	240	12-25	12-25	12-23
300	12	129	311	432	400	400	490	297	12-25	12-25	12-23
