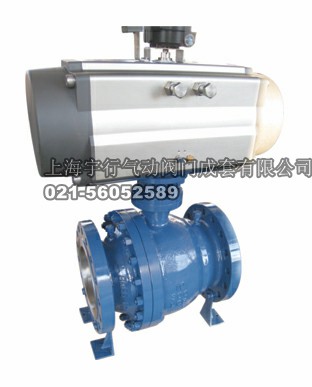

气动衬氟球阀

在线提交订单

气动衬氟球阀由气动活塞式执行机构和衬氟O型球阀组成，阀芯采用衬氟圆柱型通孔球体和软密封阀座。
气动衬氟球阀体内壁和金属阀内组件衬有耐腐蚀、抗老化的聚全氟乙丙烯（F46），因而该气动球阀具有耐腐蚀性能良好、抗老化性能高、寿命长、流阻小、流通能力大等优点，特别适用各行业对酸、碱等强腐蚀性介质场合。气动衬氟球阀特点

1、耐腐蚀：阀体内腔及理体均包衬2.5-3mm厚的F46，能耐酸、碱，耐强腐蚀。
2、气动球阀采用软密封阀座，密封性能好。
3、体积小，重量轻，结构简单，安装维修方便。
4、流阻小，流通能力。

气动衬氟球阀阀体及内件

1、阀体
型式：直通两分式铸造球阀
公称通径： DN15～200mm
公称压力： PN1.0、1.6MPa (ANSI 150Lb)
连接形式：法兰连接 JB/T79-94(ANSI16.5)
材料： ZG230-450衬F46、ZG1Cr18Ni9Ti衬F46
上阀盖：与阀体一起铸造
填料：聚四氟乙烯
介质温度：-20～+150℃
2、阀内组件
阀芯形式：球型阀芯
流量特性：快开特性
阀座：聚四氟乙烯
材料： ZG230-450衬F46、ZG1Cr18Ni9TI衬F46
阀芯转角： 90°

气动执行机构规格技术参数

规格型号	气源压力							选配阀门
规格型号	2	3	4	5	6	7	8	选配阀门
GTD40	3.7	3.7	7.4	9.3	11.2	13.0	14.9	DN8-DN10
GTD52	7.9	7.9	15.7	19.6	23.6	27.5	31.4	DN10-DN20
GTD65	14.7	14.7	29.5	36.8	44.2	51.5	58.9	DN25-DN32
GTD80	26.0	26.0	52	65.1	78.1	91.1	104	DN32-DN40
GTD90	37.6	37.6	75.3	94.1	112	131	150	DN40-DN50
GTD100	58.3	58.3	116	145	174	203	232	DN50-DN65
GTD115	84.5	84.5	169	211	253	295	338	DN65-DN80
GTD125	108	108	217	272	326	381	435	DN80-DN100
GTD145	159	159	318	398	475	557	637	DN100-DN125
GTD160	223	223	446	557	669	780	892	DN125-DN150
GTD190	367	367	734	917	1101	1284	1467	DN150-DN200
GTD210	548	538	1075	1344	1613	1882	2151	DN200
GTD255	1057	1057	2115	2644	3172	3701	4230	DN200-DN300
GTD300	1656	1656	3293	4117	4940	5764	6587	DN300-DN350
DGTD350	2490	2490	4981	6226	7471	8717	9962	DN350-DN400

气动衬氟球阀外型尺寸

公称通径	L	D	D1	D2	b	Z-￠d	H	H1	A	重量(kg)
15	130	95	65	45	14	4-￠14	150	54	177	7
20	130	105	75	55	16	4-￠14	150			7.8
25	140	115	85	65	16	4-￠14	174			11
32	165	135	100	78	18	4-￠18	174	80	216	15
40	165	145	110	85	18	4-￠18	208			22
50	203	160	125	100	20	4-￠18	237			31
65	222	180	145	120	20	4-￠18	285			36
80	241	195	160	135	22	4-￠18	302			51
100	305	215	180	155	22	8-￠18	324	125	290	84
125	356	145	210	185	24	8-￠18	450			110
150	394	280	240	210	24	8-￠23	480			150
200	457	335	295	265	26	8-￠23	526			230
