气动内螺纹三通球阀Q614F-16P DN25

发布者：气动内螺纹三通球阀Q614F 发布时间：2015-1-7 21:25:51 阅读：2800次【字体：大中小】

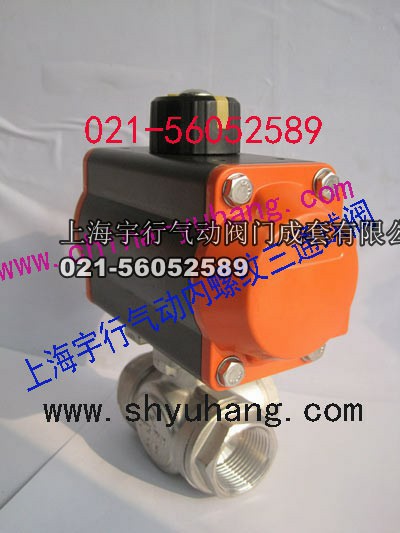

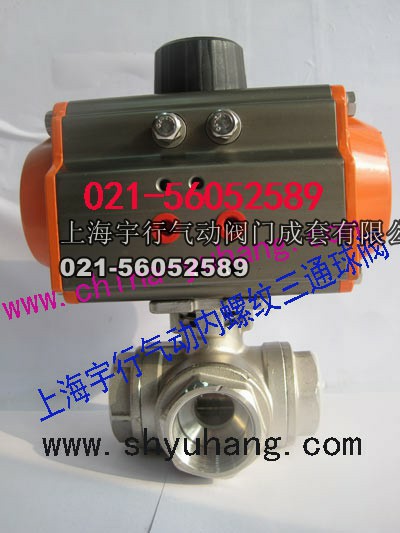

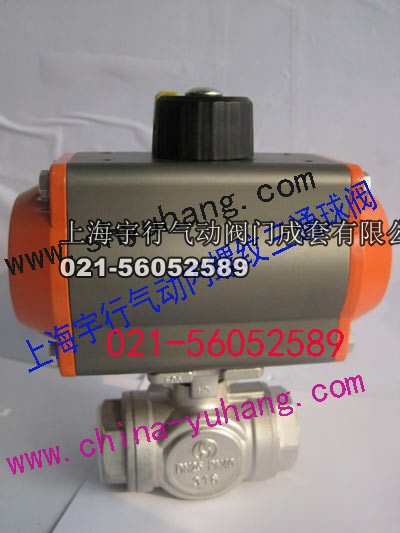

气动内螺纹三通球阀Q614F/Q615F

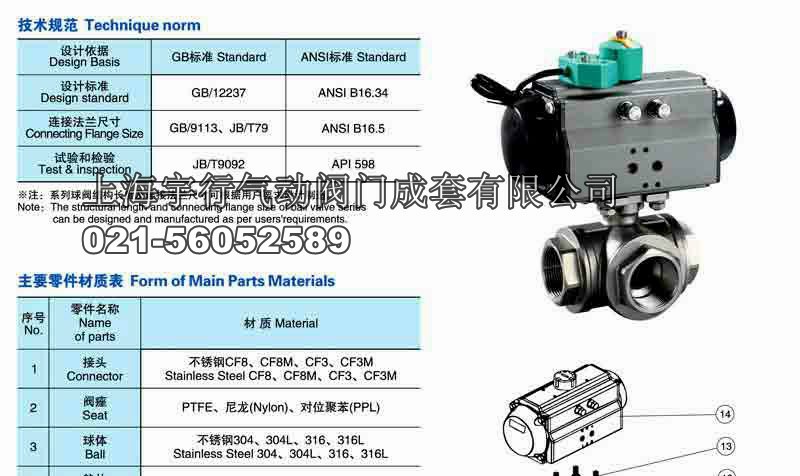

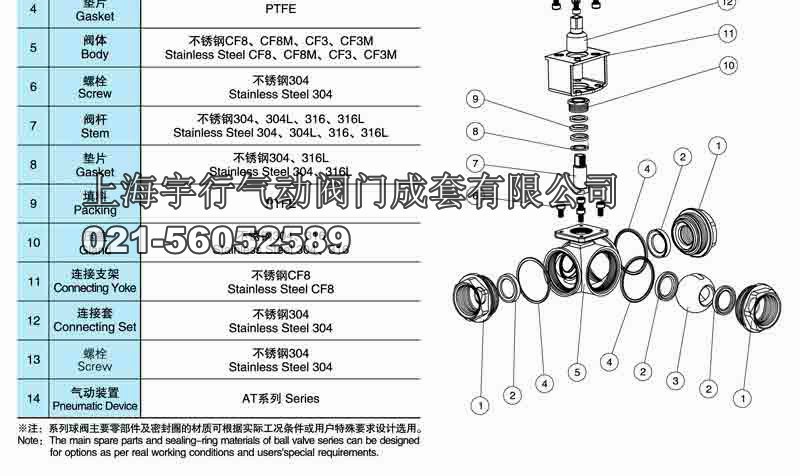

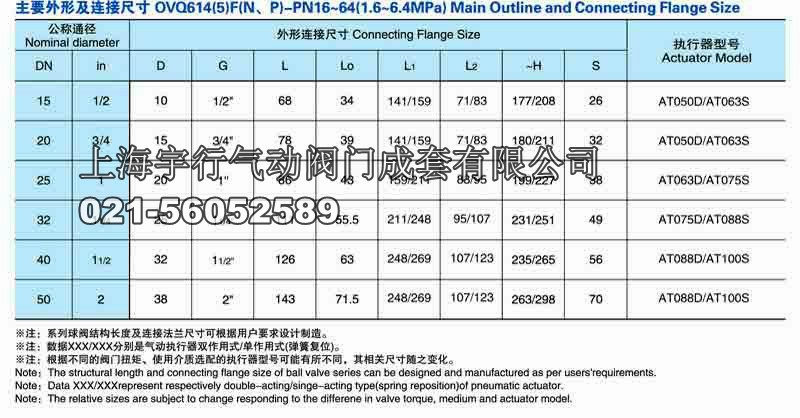

气动内螺纹三通球阀Q614F-16P DN25(图6) 气动内螺纹三通球阀Q614F-16P DN25(图7) 气动内螺纹三通球阀Q614F-16P DN25(图8) 气动内螺纹三通球阀Q614F-16P DN25(图9)

阀杆密封采用防吹出设计

第一阶段密封，锥形的阀杆配合锥形阀杆密封垫有效的防止介质在阀杆旋转过程中渗漏，并且在异常升压状态下，亦能有效防止渗漏。

第二阶段密封，一组V形组合填料在被压缩后往两旁扩张，从而防止了渗漏。

释放蝶形弹簧的预紧压缩力自动补偿填料和阀杆密封垫的磨损。

使用阀杆螺母压紧全部的阀杆密封系统，防止泄漏。

止退垫固定阀杆螺母，防止其松开。

气动内螺纹三通球阀Q614F/Q615F

概述

气动内螺纹（对焊式）球阀是由双（单）作用气动活塞式执行器和内螺纹（对焊式）球阀组成。其阀体可分为整体式、二段式、三段式。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力、轻工、医药等工业部门。

工作原理

当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°

□气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。

□回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置

□***可调节阀门管道流量

气动执行器主要技术参数

气动执行器型号QW-TZ精小型系列、AT单作用系列控制形式双作用/单作用作用形式切断/调节气源压力0.4 ～ 0.8 MPa*大回转角度90°～92°回信器AC220V AC110V DC24V控制信号电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa控制气源洁净、干燥压缩空气工作温度-20℃ ～ +90℃

阀体主要零件材料

零件名称阀体球芯阀座阀杆填料Q611F-16Q611F-253040Cr18Ni9增强聚四氟乙烯0Cr18Ni9增强聚四氟乙烯3160Cr17Ni12Mo2增强聚四氟乙烯0Cr17Ni12Mo2增强聚四氟乙烯

主要性能规范

型号公称压力PN（MPa）试验压力Ps（MPa）工作温度（℃）适用介质壳体密封Q611F-16P（R）1.62.41.76 -20～150 水、蒸汽、油品、酸类Q611F-25P（R）2.53.752.75Q611F-40P（R）4.06.04.4

气动执行器主要部件材料

零件名称缸体端盖活塞轴O型圈螺栓QW-TZAT铝合金型材硬质阳极氧化压铸铝合金环氧树脂喷涂压铸铝钢镀镍磷合金NBRSUS304

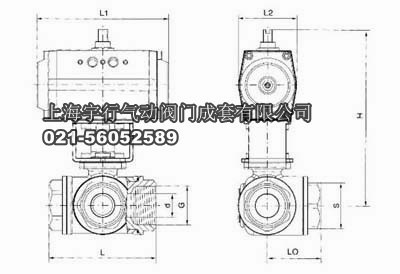

气动内螺纹三通球阀Q614F-16P DN25(图10)

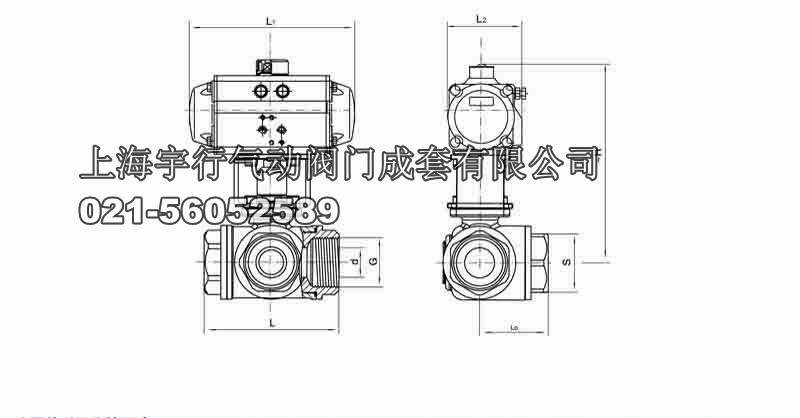

主要外型连接尺寸Q61（4、5）F

公称通径 DN(mm)外型尺寸16~6.4MpaGLLOHL1L2Sd151/2″6834130140622610203/4″7839135140623215251″8643139140623820321-1/4″11155.5158164754925401-1/2″12663165164755632502″14371.5202190917838

气动三通球阀介质流向原理

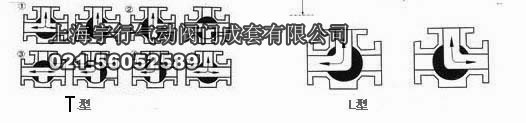

气动内螺纹三通球阀三通球阀分L型和T型，介质流通方向见下图。
L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：
T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。

气动内螺纹三通球阀Q614F-16P DN25(图11)
