气动将液阀Z673X-6-10-16

气动桨液阀
在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点。不断提高产品的科技含量，从一些技术细节着手，完善了阀门的综合性能。该产品通过配用电磁阀等附件可以完成开，关两位置的动作的自动控制。用户可根据实际需要进行选择。Z673X系列气动浆液阀品种齐全。主体采用铸造，铸钢，不锈钢等。通径从DN50-DN1200。产品广泛用于化工，煤炭，制糖，污水，造纸等到领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。
本阀采用全圆形的通道设计，刀板底端加工成刀刃，光洁度高，保证良好的密封性。在刀板上端安装有硬聚四氟乙烯、刮泥器，可防止粉尘砂砾等擦伤性物质进入填料盒。聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的**端，可防止颗粒物料直接冲刷在密封上，从而可改善的工作条件，延长寿命。根据需要，可在阀体四周设置多个冲刷口，直接用空气、蒸汽或水进行冲刷，防止沉淀物逐渐堆积，对于输入困难的流体特别适用。该阀设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善、便于维修、使用寿命长。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工条件苛刻的环境条件下。

本阀主要由左，右阀体，U型密封圈，闸板，钢螺母，阀杆，支架，手轮等件组成，阀门启闭靠旋转手轮完成，顺时旋转时，阀门关闭；反之为开放。本阀可安装电动装置，气动装置。

气动桨液阀结构尺寸　
①采用对夹式结构，体积小，重量轻。

②完全敞开的通道，可以防止介质在阀内沉积。

③新研制的U型封存圈，可发保证阀门的良好密封性。

④闸板的外密封性，则是通过嵌在阀体内只有弹性的密封条来实现，并可借助f螺钉，压板进行调整。

⑤流阻小。

⑥安装维修方便。

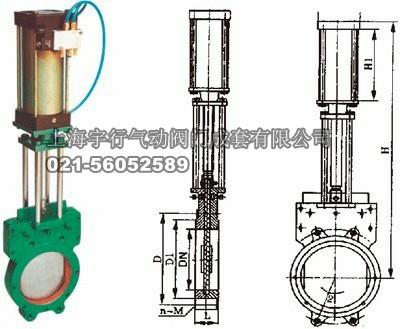

气动将液阀Z673X-6-10-16(图1)

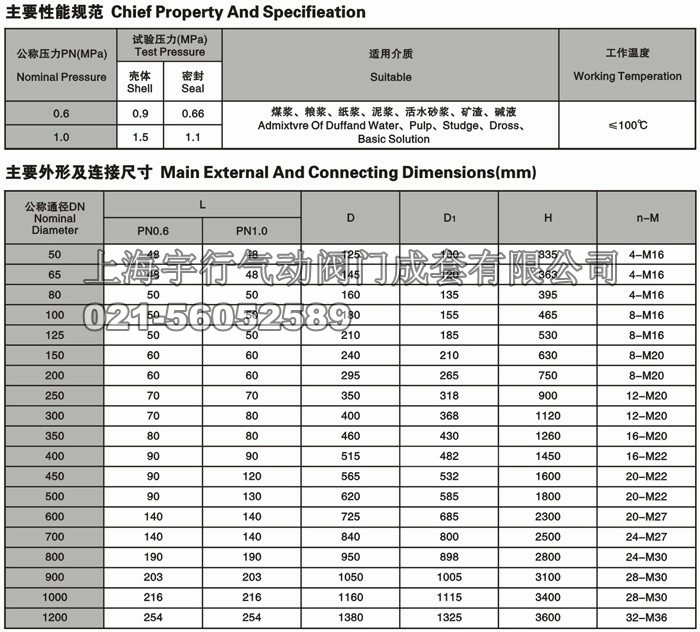

气动将液阀Z673X-6-10-16(图2)

PZ673H（X、F）-2.5、6、10、16系列气动刀型闸阀是我公司生产的系列控制阀门之一。该产品在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点，不断提高产品的科技含量，从一些技术细节着手，完善了阀门的综合性能。该产品通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。 PZ673H（X、F）系列气动刀型闸阀品种齐全。主体采用铸铁、铸钢、不锈钢等。通径从DN50~DN1000。产品广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。
气动刀型闸阀，闸阀，PZ673H型气动刀型闸
一、气动刀型闸阀主要结构与特点阀气动刀型闸阀主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成，阀门启闭靠气缸动作来完成。
本阀结构特点：
1、气动刀型闸阀采用对夹式结构，体积小，重量轻。
2、完全敞开的通道，可以防止介质在阀内沉积。
3、新研制的U型封圈，可以保证阀门的良好密封性。
4、闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。
5、流阻小。
6、安装维修方便。

二、气动刀型闸阀主要零件材料

序号	零件名称	材料	序号	零件名称	材料	备注
1	阀体	HT250	5	支架		注1：橡胶的牌号取决于介质和温度。 2：闸板材质取决于介质成分。
2	密封圈	橡胶（注1）	6	阀杆
3	闸板	不锈钢（注2）	7	螺母	ZHMn58－2－2
4	密封条	聚四氟乙烯	8	手轮	QT40－17

三、阀门选配驱动装置型号配置表 1、气缸是以压缩空气为介质，将其能量转换成机械能，实现直线运动的装置，是广泛应用于各种气动系统的执行元件，是实现工业自动化的基础元件。

阀门通径DN	气缸规格（缸径×行程）	阀门通径DN	气缸规格（缸径行程）
50	Φ65×50	200	Φ160×200
65	Φ65×65	250	Φ200×250
80	Φ80×80	300	Φ200×250
100	Φ100×100	350	Φ220×350
125	Φ125×125	400	Φ250×400
150	Φ125×150

2、气动刀型闸阀技术参数

气缸内径（mm）		Φ40	Φ50	Φ63	Φ80	Φ100	Φ125	Φ160	Φ200	Φ250
理论活塞作用力（N）（以工作压力为0.4MPa时为准	推力	490	760	1215	1960	3077	4800	7869	12308	19227
	拉力	410	680	1030	1770	2675	4400	7379	10035	18463
工作介质		经净化含油雾压缩空气
工作压力(MPa)		0.15－1
环境温度(℃)		-10－+80
相对湿度		95
活塞运动速度(mm/g)		50－500
耐久性(KM)		600

3、气缸行程选用范围

气缸内径	Φ40	Φ50	Φ63	Φ80	Φ100	Φ125	Φ160	Φ200	Φ250
行程选用范围	400	500	800	800	1500	1500	2000	2000	2500

4、气缸正确使用注意事项：（1）负载运动方向必须与活塞杆的运动方向一致，以免活塞杆产生扭曲现象。（2）使用过滤器，减压器，润滑器组合（F－R－E组合）以调整空气品质，增长使用寿命。（3）选用出力比实际负载大的气缸，以免气压不足时发生危险。（4）注意使用环境温度，气缸内活塞环及密封部分材料的使用温度一般限制在-5℃—+60℃以内。（5）有腐蚀气体环境，气缸内活塞及密封部分的材料，一般采用PTFE。每1mm行程所需空气消费量缸径空气压力kg/cm2

缸径	空气压力kg/cm2
	1	2	3	4	5	6	7	8	9
12	0.445	0.665	0.885	1.104	1.324	1.543	1.763	－	－
16	0.792	1.182	1.573	1.963	2.352	2.743	3.133	－	－
20	1.24	1.86	2.45	3.07	3.68	4.29	4.90	5.51	6.13
25	1.94	2.89	3.83	4.79	5.75	6.71	7.67	8.61	9.57
30	2.78	4.15	5.53	6.90	8.27	9.64	11.02	12.39	13.76
32	3.18	4.73	6.28	7.85	9.41	10.98	12.55	14.10	15.66
40	4.95	7.40	9.83	12.26	14.69	17.16	19.60	22.04	24.47
50	7.73	11.55	15.35	19.15	22.95	26.80	30.63	34.42	38.24
63	12.27	18.34	24.37	30.41	63.44	42.55	48.62	54.55	60.71
80	19.78	29.57	29.30	49.03	58.76	68.61	78.40	88.13	97.85
100	30.9	46.2	61.4	76.6	91.8	107.2	122.5	137.7	152.9
125	48.3	72.2	96.0	119.7	143.5	167.5	191.4	215.2	238.9
150	69.5	103.9	138.2	172.5	206.9	241.2	275.5	309.8	344.1
160	79.1	118.3	157.2	196.1	235.0	274.4	313.6	352.6	391.5
180	100.0	149.7	199.0	248.2	297.5	347.4	369.9	446.2	495.4
200	123.6	184.8	245.6	306.4	367.2	428.8	490.0	550.8	611.6

四、气动刀型闸阀外型及连接尺寸

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6	50	50	90	110	335	4-M12	1.0	250	70	320	350	900	12-M20
	65	50	110	130	363	4-M12		300	80	368	400	1120	12-M20
	80	50	125	150	395	4-M16		350	90	428	460	1260	16-M20
	100	50	145	170	465	4-M16		400	100	482	515	1450	16-M22
	125	50	175	200	530	8-M16		450	120	532	565	1600	20-M22
	150	60	200	225	630	8-M16		500	130	585	620	1800	20-M22
	200	60	255	280	750	8-M16		600	140	685	725	2300	20-M27
	250	70	310	335	900	12-M16	1.6	50	65	100	125	335	4-M16
