D643H气动法兰硬密封蝶阀

产品概述

D643H气动法兰硬密封蝶阀PN6～PN25流体阻力较小，中大口径的气动法兰蝶阀全开时有效流通面积较大，启闭迅速省力，碟板旋转90角度即可完成启闭，由于转轴两侧碟板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封。气动法兰蝶阀广泛应用于冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

采用标准

设计标准：GB/T12238-1989；
法兰连接尺寸：GB/T9113.1-2000；GB/T9113.2-2000 GB/T9115.1-2000；GB/T9115.2-2000；
结构长度：GB/T12221-1989；
压力试验：GB/T13927-1992；JB/T9092-1999 ；

主要零件材质表

D643H气动法兰硬密封蝶阀主要零件材质表

序号	零件名称	材质
		Z	C	P
1	内六角螺钉	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
2	阀盖	WCB	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	垫片	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	阀座	不锈钢+柔性石墨、PTFE
5	垫片	1Cr18NI9Ti	1Cr18Ni9TI	1Cr18Ni12Mo2Ti
6	蝶板	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
7	圆柱销	45	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	下盖	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Tl
9	垫片	不锈钢+柔性石墨、PTFE
10	衬套	PTFE复合轴承
11	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
12	阀杆	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
13	支架	WCB	WCB	WCB
14	键	45	45	45
15	衬套	PTFE复合轴承
16	填料	柔性石墨、PTFE
17	压盖 Gland	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
18	气动执巧器	AT系列、AW系列

注：系列蝶阀主要零部件及密封阁的材质可相据实际工况条件或用户特殊要求设计迭用。



主要性能指标

D643H气动法兰硬密封蝶阀PN6～PN25主要性能指标

回差	带***：小于全行程的2%
基本误差	带***：小于全行程的±2%
泄露量l/h	符合ANSI B16.104 IV级标准
可调范围R	50：1

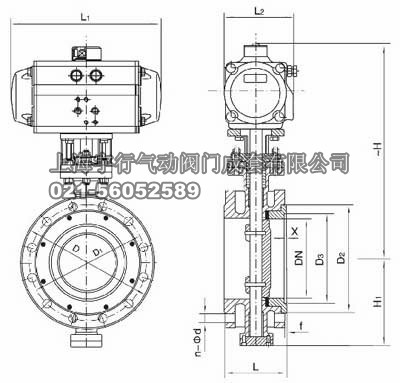

产品外形结构尺寸图

主要外形尺寸-PN16（16bar）
公称通径 [DN]	外形尺寸				连接尺寸					执行器型号
	L	L1	L2	H	D	D1	D2	f	N-D
50	108	159/211	83/95	277/205	165	125	99	3	4-18	ATD63/ ATE75
65	112	211/248	95/107	287/315	185	145	118	3	4-18	ATD75/ ATE88
80	114	248/269	107/123	365/375	200	160	132	3	8-18	ATD88/ ATE100
100	127	269/315	123/141	420/436	220	180	156	3	8-18	ATD100/ ATE115
125	140	315/345	141/152	436/462	250	210	184	3	8-18	ATD115/ ATE125
150	140	345/409	152/172	466/543	285	240	211	3	8-22	ATD125/ ATE145
200	152	409/438	172/187	593/665	340	295	266	3	12-22	ATD145/ ATE160
250	165	438/550	187/215	682/752	405	355	319	3	12-26	ATD160/ ATE190
300	178	550/600	215/240	725/772	460	410	370	4	12-26	ATD190/ ATE210
350	190	600/633	240/262	832/880	520	470	429	4	16-26	ATD210/ ATE240
400	216	633/730	262/330	862/968	580	525	480	4	16-30	ATD240/ ATE270
450	222	633/1700	262/440	945/1005	640	585	548	4	20-30	ATD240/ ATE25
500	229	730/1700	330/440	1058/1060	715	650	609	4	20-33	ATD270/ ATE25
600	267	1180/1700	368/440	1108/1195	840	770	720	5	20-36	AWD20/ AWE25
700	292	1320/1970	440/480	1170/1255	910	840	794	5	24-36	AWD25/ AWE28
800	318	1430/2700	480/560	1325/1365	1025	950	901	5	24-39	ATD28/ ATE35
备注：根据不同的阀门扭矩，不同的气源压力以及不同的实际工况，选择相匹配的执行器其相关外形尺寸也随之变化



主要外形尺寸-PN25(25bar)
公称通径 [DN]	外形尺寸				连接尺寸					执行器型号
	L	L1	L2	H	D	D1	D2	f	N-D
50	108	159/211	83/95	277/205	165	125	99	3	4-18	ATD63/ ATE75
65	112	211/248	95/107	287/325	185	145	118	3	8-18	ATD75/ ATE88
80	114	248/269	107/123	365/391	200	160	132	3	8-18	ATD88/ ATE100
100	127	269/315	123/141	420/457	235	190	156	3	8-22	ATD100/ ATE115
125	140	315/345	141/152	436/462	270	220	184	3	8-26	ATD115/ ATE125
150	140	345/409	172/187	466/543	300	250	211	3	8-26	ATD125/ ATE145
200	152	409/438	187/215	593/665	360	310	274	3	12-26	ATD145/ ATE160
250	165	438/550	215/240	682/752	425	370	330	3	12-30	ATD160/ ATE190
300	178	550/600	240/262	702/820	485	430	389	4	16-30	ATD190/ ATE210
350	190	600/633	262/330	832/938	555	490	448	4	16-33	ATD210/ ATE240
400	216	633/730	262/440	910/968	620	550	503	4	16-36	ATD240/ ATE270
450	222	633/1700	330/440	1005/1010	670	600	548	4	20-36	ATD240/ ATE25
500	229	730/1700	330/440	1058/1065	730	660	609	4	20-36	ATD270/ ATE25
600	267	1180/1700	440/480	1110/1195	845	770	720	4	20-39	AWD25/ AWE28
700	292	1320/1970	480/560	1255/1295	960	875	820	5	24-42	AWD28/ AWE35
800	318	1430/2700	260/580	1325/1365	1085	990	928	5	24-48	ATD35/ ATE40



安装注事事项:

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下 阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时，不准用单法兰进行安装试压，必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在第一次接通电源前要先手动开启至半开位置，再按点动开关，检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。
