产品概述：

气动卫生级蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、拆装方便等优点。

产品特点：

1.设计新颖、合理、结构独特、重量轻、启闭迅速。

2.操力矩小，操作方便，省力灵巧。

3.可以任何位置安装，维修方便。

4.密封材料耐老化、耐腐蚀，使用寿命长等特点

技术参数：

公称通径	DN15~150mm
连接方式	快装式、卡箍式、外螺纹、焊接式等
执行器选配	AT型气动执行器
控制方式	双作用式、单作用式
公称压力	PN1.0, 1.6, 2.5Mpa（如需更高压力请注明）
介质温度	-20℃~+200℃
环境温度	标准型：-20摄氏度~+80℃
防护等级	IP65、IP67、IP68
阀体材质	316L,316,304
密封材质	聚四氟乙烯，硅橡胶，氟橡胶

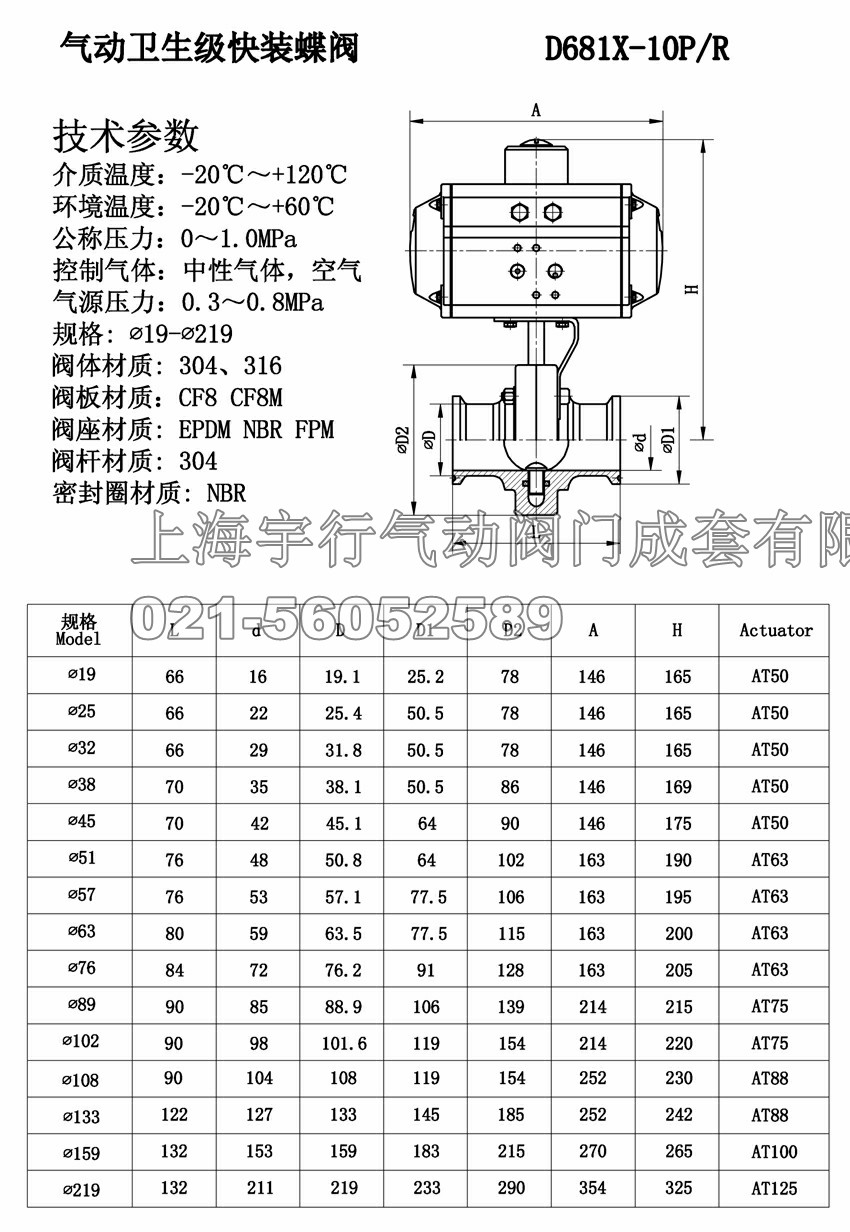

气动卫生级快装蝶阀(图1)

主要连接尺寸：

规格	OVWD621X			OVWD676X			OVWD681X			OVWD661X			Lo	~H	执行器型号
ISO	L1	D	M	L2	D	d	L3	D	d	L4	D	d	Lo	~H	执行器型号
20				100	78	19.05	66	78	50.5	66	78	19.05	141/141	157/557	AT50D/AT50S
25	66	78	40*1/6	100	78	25.4	66	78	50.5	66	78	25.4	141/141	157/557	AT50D/AT50S
32	66	78	48*1/6	100	78	31.5	66	78	50.5	66	78	31.8	141/141	157/557	AT50D/AT50S
38	70	86	60*1/6	100	86	38.1	70	86	50.58	70	86	38.1	141/141	157/557	AT50D/AT50S
51	76	102	70*1/6	104	102	50.8	76	102	64	76	102	50.8	141/159	171/180	AT50D/AT63S
63	80	115	85*1/6	112	115	63.5	80	115	77.5	80	115	63.5	141/159	169/169	AT63D/AT63S
76	84	128	98*1/6	112	128	76.1	84	128	91	84	128	76.1	159/211	194/208	AT63D/AT75S
89				120	139	88.9	90	139	106	90	139	88.9	159/248	200/224	AT63D/AT88S
102	104	159	132*1/6	128	155	101.6	102	155	119	102	155	101.6	211/248	220/242	AT75D/AT88S
108				128	159	108	108	159	119	108	159	108	211/269	223/245	AT75D/AT100S
