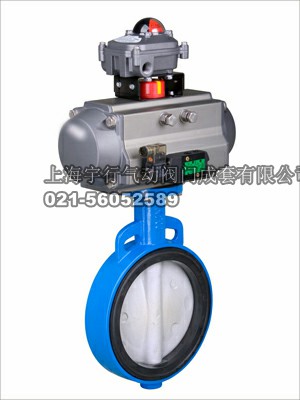

气动对夹式蝶阀

气动对夹式蝶阀D671X(F.F4.J)

产品简介

气动蝶阀是双（单）作用气动活塞式执行器与蝶阀组成。连接形式分为对夹式和法兰式两种,其阀座采用橡胶、氟橡胶和不锈钢堆焊，从而很大程度的提高了其适用范围。具有结构简、体积小、重量轻等优点。气动活塞式执行器采用低摩擦材料，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力、轻工、医药等工业部门。蝶阀安装时，先关闭阀门，后进行安装，以防止碰伤蝶板密封面。两管道法兰而应平行，使得装紧后阀门和管道法兰接触压力平均。管道法兰内孔不宜过大，保证不大于5mm，以防压板受压位置不对而变形失效。

产品型号：SHYH-QDD-0223

更新时间：2026-03-24

厂商性质：生产厂家

访问量：

产品咨询 021-56052589

产品分类

tel-phone

021-56052589

article

技术文章

详细介绍在线留言

概述

      气动蝶阀是双（单）作用气动活塞式执行器与蝶阀组成。连接形式分为对夹式和法兰式两种,其阀座采用橡胶、氟橡胶和不锈钢堆焊，从而很大程度的提高了其适用范围。具有结构简、体积小、重量轻等优点。气动活塞式执行器采用低摩擦材料，缸体内外表面经硬质阳极
氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力、轻工、医药等工业部门。
蝶阀安装时，先关闭阀门，后进行安装，以防止碰伤蝶板密封面。两管道法兰而应平行，使得装紧后阀门和管道法兰接触压力平均。管道法兰内孔不宜过大，保证不大于5mm，以防压板受压位置不对而变形失效。

工作原理
     当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°。
□气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。
□回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。
□***可调节阀门管道流量。
气动执行器主要技术参数

用途及特点

该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

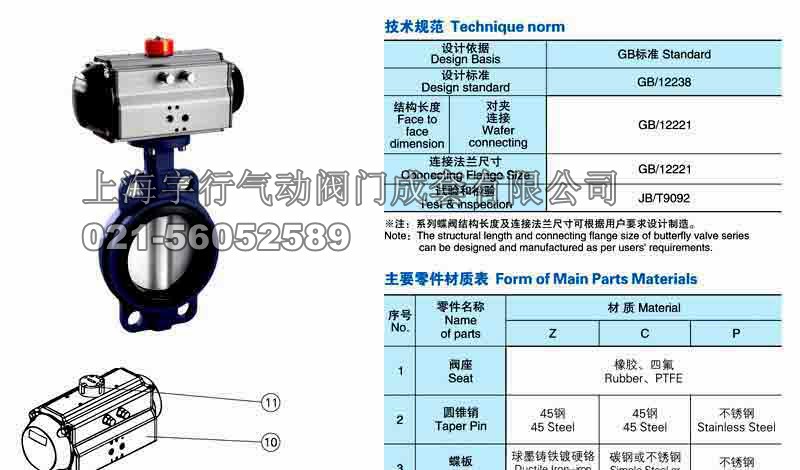

采用标准

设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

执行机构

新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，**可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

动机构：HVSD手操机构

气动执行器主要技术参数

气动执行器型号 QW系列、AT系列、AW系列气源压力 0.4 ～ 0.8 MPa *大回转角度 90°～92° 回信器 AC220VAC110VDC24V 控制信号电信号：0～0Ma4 ～20Ma 气信号：0.02 ～0.1 MPa 控制气源洁净、干燥压缩空气工作温度 -20℃ ～ +90℃

主要性能规范

名称型号公称压力 PN（MPa）试验压力Ps（MPa）工作温度（℃）适用介质壳体密封气动橡胶蝶阀 D67（4）1X-10 1.0 1.5 1.1 -20～80 淡水、污水、空气、蒸汽气动衬四氟蝶阀 D67（4）1F-10C 1.0 1.5 1.1 ≤150 腐蚀性介质气动硬密封蝶阀 D67（4）3H-10C 1.0 1.5 1.1 ≤300 水、油类、酸类、煤粉等

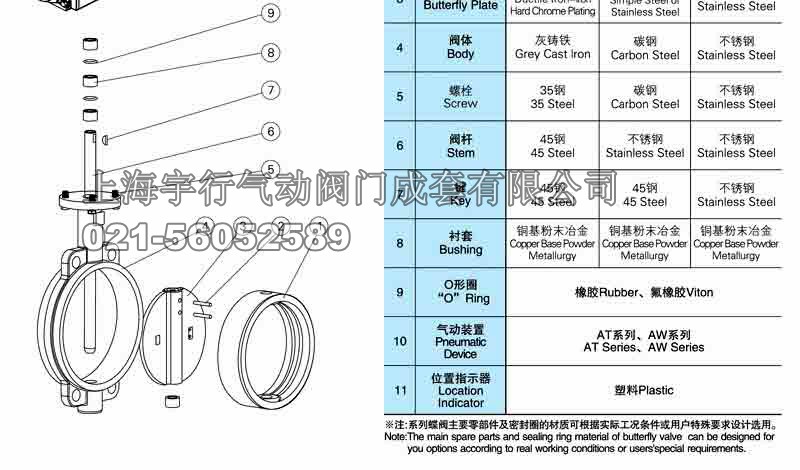

阀体主要零件材料

零件名称阀体阀板阀座阀杆填料支架连接轴气动橡胶蝶阀铸铁、铸钢、不锈钢铸钢（镀铬）丁晴橡胶 2Cr13 柔性石墨铸钢铸钢气动衬四氟蝶阀铸钢、不锈钢不锈钢、聚四氟聚四氟 2Cr13 气动硬密封蝶阀铸钢、不锈钢不锈钢不锈钢堆焊 2Cr13

气动执行器主要部件材料

零件名称缸体端盖活塞轴 O型圈指示轴螺栓 QW系列 AT系列铝合金型材（硬质阳极氧化）压铸铝合金（环氧树脂喷涂）压铸铝钢（镀镍磷合金） NBR ABC SUS304 AW系列铸钢（硬质阳极氧化）压铸铝钢（镀镍磷合金） NBR ABC SUS304

主要技术参数 公称通径 DN（mm） 50～2000 公称压力 PN（MPa） 0.6 1.0 1.6 试验压力强度试验 0.9 1.5 2.4 密封试验 0.66 1.1 1.76 气密封试验 0.6 0.6 0.6 适用介质空气、水、污水、蒸气、煤气、油品等。驱动形式手动、蜗杆蜗轮传动、气传动、电传动。

零件名称材料阀体球墨铸钢、铸钢、合金钢、不锈钢蝶板灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料密封圈各种橡胶、聚四氟阀杆 2Cr13、不锈钢填料 O型圈、柔性石墨O

蝶阀密封材料选用和适用温度 材料品种氯丁橡胶丁晴橡胶乙丙橡胶聚四氟乙烯硅橡胶氟橡胶天然橡胶尼龙英语简称 CR NBR EPDM PTFE SI VITON NR PA 型号代号 X或J XA或JA XB或JB F或XC、JC XD或JD XE或JE X1 N 耐*高温度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 85℃ 93℃ 耐*低温度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ -20℃ -73℃ 适用工作温度 0~+80℃ -20~+82℃ -40~+125℃ -30~+150℃ -70~+150℃ -23~+150℃ -20~+85℃ -30~+93℃

气动执行器	型号	QW系列、AT系列、AW系列
	气源压力	0.4 ～ 0.8 MPa
	*大回转角度	90°～92°
	回信器	AC220VAC110VDC24V
	控制信号	电信号：0～0Ma4 ～20Ma 气信号：0.02 ～0.1 MPa
	控制气源	洁净、干燥压缩空气
	工作温度	-20℃ ～ +90℃

主要性能规范

名称	型号	公称压力 PN（MPa）	试验压力Ps（MPa）		工作温度（℃）	适用介质
名称	型号	公称压力 PN（MPa）	壳体	密封	工作温度（℃）	适用介质
气动橡胶蝶阀	D67（4）1X-10	1.0	1.5	1.1	-20～80	淡水、污水、空气、蒸汽
气动衬四氟蝶阀	D67（4）1F-10C	1.0	1.5	1.1	≤150	腐蚀性介质
气动硬密封蝶阀	D67（4）3H-10C	1.0	1.5	1.1	≤300	水、油类、酸类、煤粉等

阀体主要零件材料

零件名称	阀体	阀板	阀座	阀杆	填料	支架	连接轴
气动橡胶蝶阀	铸铁、铸钢、不锈钢	铸钢（镀铬）	丁晴橡胶	2Cr13	柔性石墨	铸钢	铸钢
气动衬四氟蝶阀	铸钢、不锈钢	不锈钢、聚四氟	聚四氟	2Cr13
气动硬密封蝶阀	铸钢、不锈钢	不锈钢	不锈钢堆焊	2Cr13

气动执行器主要部件材料

零件名称	缸体	端盖	活塞	轴	O型圈	指示轴	螺栓
QW系列 AT系列	铝合金型材（硬质阳极氧化）	压铸铝合金（环氧树脂喷涂）	压铸铝	钢（镀镍磷合金）	NBR	ABC	SUS304
AW系列	铸钢（硬质阳极氧化）		压铸铝	钢（镀镍磷合金）	NBR	ABC	SUS304

对夹式气动蝶阀D671X/F/H-10/16

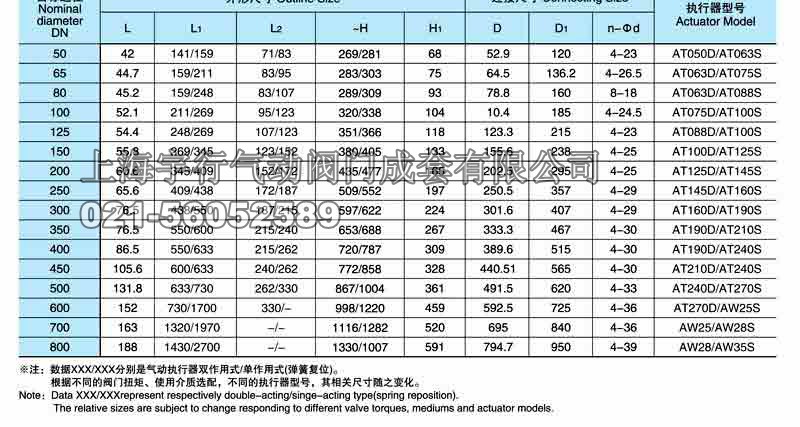

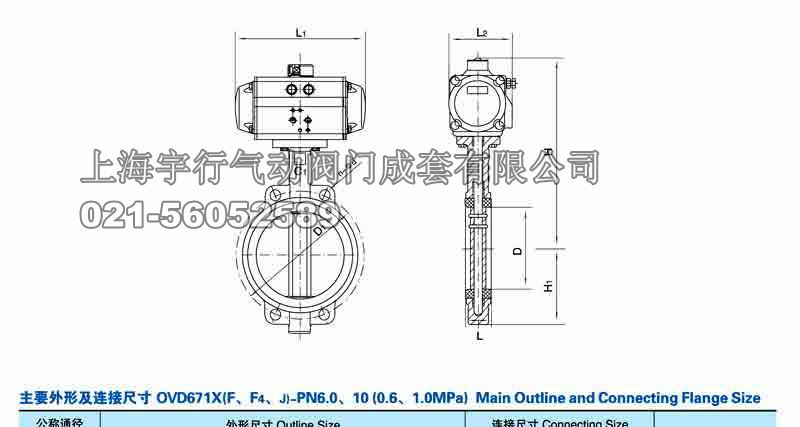

主要外形尺寸 (单位；mm)

DN	L	H	H1	A	B	D	Z-φd	执行器型号
50	43	310	240	225	86	125	4-18	QW02/AT63D
65	46	330	260	225	86	145	4-18	QW02/AT63D
80	46	345	260	225	86	160	8-18	QW02/AT75D
100	52	365	270	225	86	180	8-18	QW02/AT75D
125	56	450	330	225	86	210	8-18	QW03/AT88D
150	56	530	360	225	86	240	8-22	QW03/AT88D
200	60	590	400	330	98	295	8-22	QW04/AT115D
250	68	623	420	380	98	350	12-22	QW05/AT145D
300	78	692	450
