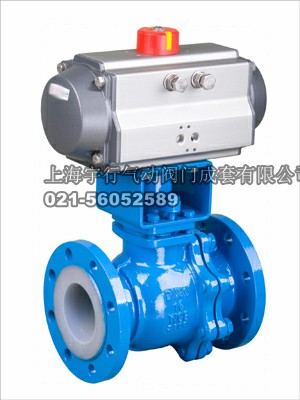

气动衬氟法兰式球阀Q641FS

产品简介

气动衬氟法兰式球阀Q641FS

产品型号：SHYH-QDQ-0912

更新时间：2026-03-24

厂商性质：生产厂家

访问量：

产品咨询 021-56052589

产品分类

tel-phone

021-56052589

article

技术文章

详细介绍在线留言

气动衬四氟法兰球阀 Q641FS

特点：

衬氟气动球阀阀体采用氟塑料作为球阀的内衬，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。可作开关或调节之用，本产品适用于各种工业管道中液体和气体的输送(包括蒸气)，在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。全通径阀门提供*大的流量，并可用于扫线清洗或隔离输送的管道。
适用温度：-80~200℃

执行标准

设计标准 GB/12237

结构长度 GB/12221

法兰标准 GB/113.1-26

检验标准 JB/T9092-99

阀体主要零件及材料

零件名称	材料
左右阀体	铸钢、不锈钢、内衬F46、F₃
带杆球芯	铸钢、不锈钢、内衬F46、F₃
填料箱	铸钢、不锈钢、内衬F46、F₃
密封圈	F4、F₄₆
填料	F4、F₄₆

气动执行器主要技术参数

气动执行器	型号	QW系列、AT系列
	气源压力	0.4 ～ 0.8 MPa
	*大回转角度	90°～92°
	回信器	AC220V AC110V DC24V
	控制信号	电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa
	控制气源	洁净、干燥压缩空气
	工作温度	-20℃ ～ +90℃

气动执行器主要部件材料

零件名称	缸体	端盖	活塞	轴	O型圈	指示轴	螺栓
QW系列 AT系列	铝合金型材（硬质阳极氧化）	压铸铝合金（环氧树脂喷涂）	压铸铝	钢（镀镍磷合金）	NBR	ABC	SUS304
