产品简介
生产销售：AT气动执行器,GT气动执行器,AW气动执行器,气动执行器
article
技术文章说明及型号编制
AT系列新型阀门气动执行器
AT新型齿轮齿条式气动执行器综合了国内外最新技术，通过CAD三维模型创新优化设计，外形美观紧凑、现代化的造型；并采用实用新型材料、新工艺，使产品的质量、性能更加可靠；多规格选型更经济实惠；产品全面符合最新国际标准技术规范，满足现在和未来的需求。
1.齿轮齿条双活塞对称结构设计，动作快速平稳，精度高，输出功率大，通过简单的改变活塞装配位置可得到反方向旋转。
2.挤压的**铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟隆涂层），使用寿命更长，摩擦系数低。
3.一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。
4.组合式预符荷**弹簧组，不论在装配过程或使用现场中，都能方便而**的安装或增减弹簧数量。
5.外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是精确方便，调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。
6.多功能位置指示器，现场可视化指示，符合VID/VIE3845、NAMUR标准槽，能安装并输出所有附件，如限位开关盒、电气阀门定位器、位置传感器（倍加福、图尔克）。
7.气源接口符合NRMAR标准，可直接安装NUMAR标准电磁阀。
8.齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦，并且增加润滑,使其低摩擦、长寿命。
9.所有的紧固件均采用不锈钢材料，长期抗腐蚀。
10.连接部分符合全新国际标准规范ISO5211，DIN3337（F03-F25）使产安装具有互换性、通用性。
执行器选用：
当选用气动执行器时，在已确定阀门的扭矩上在增加**值，水蒸气或非润滑的液体介质增加25%**值；非润滑的浆料液体介质增加30%**值；非润滑的干气介质增加40%**值；非润滑用气体输送的颗粒粉料介质怎家60%**值；对于清洁、低摩擦的润滑介质增加20%**值（上述**值为本公司理论推荐，仅供参考）。
外形级连接尺寸：
| 型号 | A | B | C | d | E | F | G | H | J | L | M | N | O1 | O | P1 | P | Q | V | W | Y | Z | |
| 0°-90° | 0°-180° | |||||||||||||||||||||
| AT63 | 390 | 440 | 30 | 20 | 40 | 72 | 85 | 30 | 47 | 16 | 80 | 30 | 8 | 50 | - | 4-M6 | - | 14 | 24 | 32 | M5*8 | 1/8" |
| AT75 | 480 | 570 | 30.5 | 20 | 40 | 84.5 | 102 | 42.5 | 52 | 16 | 80 | 30 | 8 | 50 | 70 | 4-M6 | 4-M8 | 14 | 24 | 32 | M5*8 | 1/8" |
| AT100 | 600 | 710 | 37.5 | 20 | 40 | 111 | 127 | 56 | 67 | 19 | 80 | 30 | 8 | 70 | 102 | 4-M8 | 4-M10 | 17 | 24 | 32 | M5*8 | 1/4" |
| AT125 | 720 | 910 | 45 | 30 | 56 | 136 | 157 | 69.5 | 82 | 24 | 80 | 30 | 8 | 70 | 102 | 4-M8 | 4-M10 | 27 | 24 | 32 | M5*8 | 1/4" |
| AT160 | 915 | 1130 | 52 | 30 | 65 | 169 | 196 | 88 | 99 | 27 | 80 | 30 | 8 | 102 | 125 | 4-M10 | 4-M12 | 27 | 24 | 32 | M5*8 | 1/4" |
| AT200 | 1155 | 1400 | 62.5 | 50 | 80 | 213 | 245 | 110 | 112 | 38 | 130 | 30 | 8 | 140 | - | 4-M16 | - | 36 | 24 | 32 | M5*8 | 1/4" |
双作用式输出扭矩：
| 执行器型号 | 2.5bar | 3.0bar | 3.5bar | 4.0bar | 4.5bar | 5.0bar | 5.5bar | 6.0bar | 7.0bar | 8.0bar |
| AT63 | 14.7 | 17.6 | 20.5 | 23.5 | 26.4 | 29.3 | 32.2 | 35.2 | 41.0 | 46.9 |
| AT75 | 29.1 | 34.9 | 40.7 | 46.5 | 52.3 | 58.2 | 64.0 | 69.8 | 81.4 | 93.0 |
| AT100 | 66.5 | 79.7 | 93.0 | 106 | 120 | 133 | 146 | 160 | 186 | 213 |
| AT125 | 138 | 166 | 194 | 221 | 249 | 277 | 304 | 332 | 387 | 443 |
| AT160 | 283 | 340 | 397 | 453 | 510 | 567 | 623 | 680 | 793 | 907 |
| AT200 | 531 | 638 | 744 | 850 | 956 | 1063 | 1169 | 1275 | 1488 | 1700 |

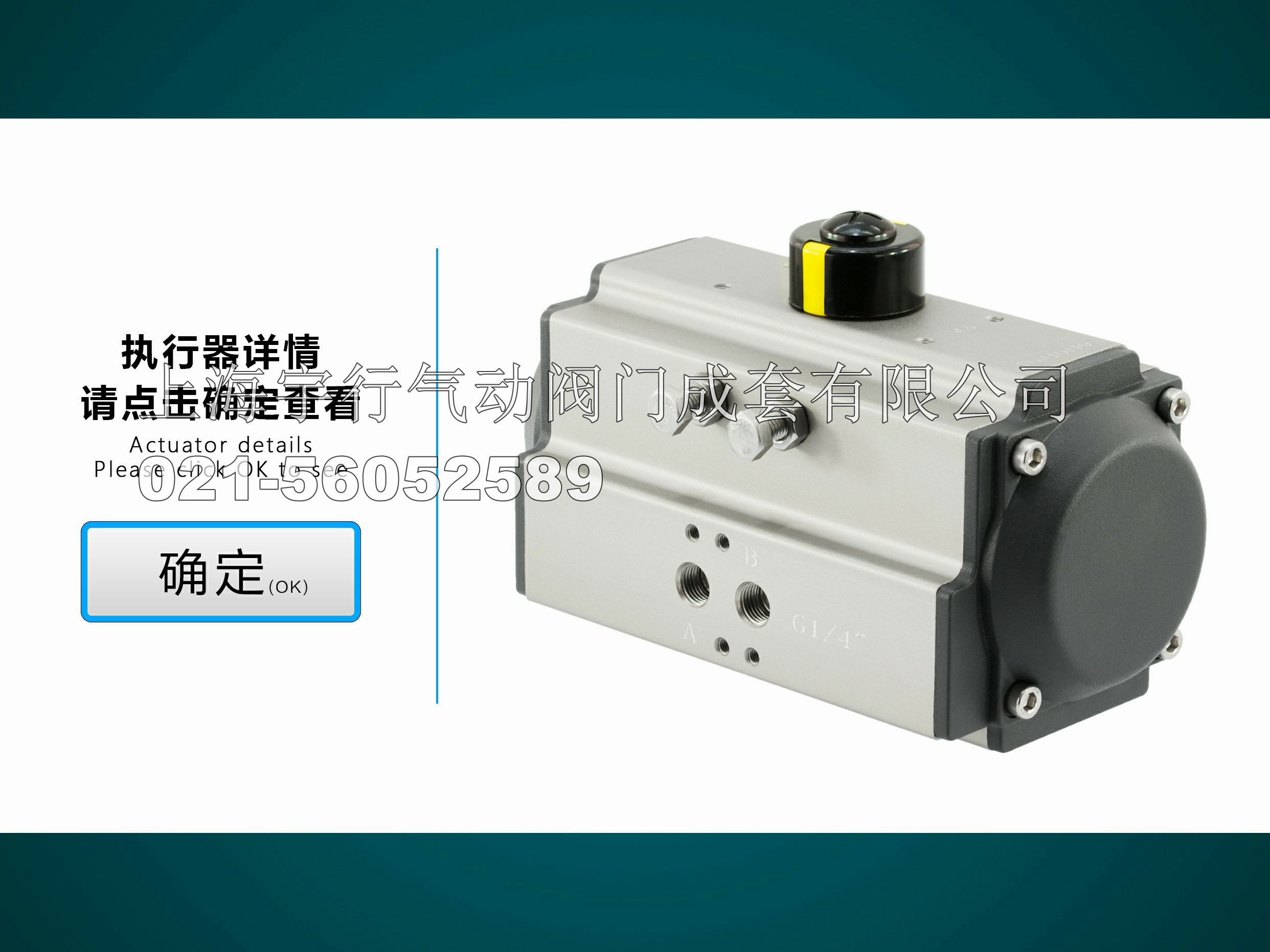

产品图片 |
|
| 产品内部细节图片 |
内部结构（图）
|
产品结构图 |
①齿轮齿条双活塞对称结构设计，动作快速平稳，精度高，输出功率大，通过简单的改变活塞装配位置可得到反方向旋转。
双作用式工作原理 当气源压力从气口(2)进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过气口(4)排出，同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。反之气源压力从气口(4)进入气缸两端气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过气口(2)排出，同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装，输出轴即变为反向旋转)
单作用工作原理 当气源压力从气口(2)进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过气口(4)排出，同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。在气源压力经过电磁阀换向后，气缸的两活塞在弹簧的弹力下向中间方向移动，中间气腔的空气从气口(2)排出，同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装，弹簧复位时输出轴即变为反向旋转)
|
特点： |
二，**高效的执行机构 三，可靠的解决方案 四，国际标准 五，成套的执行机构组件 |
优点： |
1 硬质阳极化处理壳体 2 大活塞设计 3 先进齿条和齿轮设计 4 行程调整 5 活塞导向板 6 主动轴轴承 7 防腐保护 8 防漏气驱动轴 9 NAMUR标准接口 10 ISO5211阀门接口 11 可视位置指示器 12 易于转换
AT气动执行器关键字 AT气动执行器,角行程气动执行器,aero2型气动执行器,双作用气动执行器,单作用气动执行器,气动执行器,阀门气动执行器,气动阀门执行器,气动阀门驱动装置,气动执行机构,气缸,气动头,弹簧复位型阀门气动执行器,常开型气动执行器,常闭型气动执行器,铝合金气动执行器,不锈钢气动执行器,活塞式气动执行器,齿轮链条式气动执行器,直行程阀门气动执行器,意大利式气动执行器,进口型气动执行器,AT气动执行器,ZT型气动执行器,GT气动执行器,QW-TZ气动执行器,AW气动执行器,AG系列气动执行器,气动薄膜执行器,液压气动执行器,直行程气动执行器 |
| DRSC气动执行器价格表（不含税） | |||||||
| 型 号 | 缸 径 | 扭 矩 | 单 价 | 型 号 | 缸 径 | 扭矩（10根弹簧） | 单 价 |
| 双作用式 | （MM） | （0.5Mpa/N.m) | （元） | 单作用式 | （MM） | （开始---终点） | （元） |
| DR0015 | ∮50 | 16.6 | SC0015 | ∮50 | 9.6-6.8 | ||
| DR0030 | ∮63 | 29.3 | SC0030 | ∮63 | 16.9-11.1 | ||
| DR0060 | ∮75 | 58.2 | SC0060 | ∮75 | 34.6-22.1 | ||
| DR00100 | ∮88 | 91.5 | SC00100 | ∮88 | 57.8-36.7 | ||
| DR00150 | ∮100 | 133 | SC00150 | ∮100 | 78.8-50.6 | ||
| DR00220 | ∮115 | 215 | SC00220 | ∮115 | 131-82 | ||
| DR00300 | ∮125 | 277 | SC00300 | ∮125 | 165-105 | ||
| DR00450 | ∮145 | 434 | SC00450 | ∮145 | 258-165 | ||
| DR00600 | ∮160 | 567 | SC00600 | ∮160 | 332-224 | ||
| DR00900 | ∮180 | 765 | SC00900 | ∮180 | 474-316 | ||
| DR01200 | ∮200 | 1063 | SC01200 | ∮200 | 630-425 | ||
| DR02000 | ∮240 | 1870 | SC02000 | ∮240 | 1233-869 | ||
| DR03000 | ∮265 | 2695 | SC03000 | ∮265 | 1565-1134 | ||
| DR05000 | ∮330 | 4701 | SC05000 | ∮330 | 2667-2035 | ||
| DR10000 | ∮420 | 8400 | SC10000 | ∮420 | 5080-3300 | ||
| 注： | 1、本公司另有生产各类附件及有关阀门 | ||||||
| 2、如用户自己提供阀门另加材料、加工、装配、调试费。 | |||||||
| 3、请用户根据我公司提供样本力矩和阀门实际所需扭矩相结合进行选配。 | |||||||
特点： |

AT气动执行器介绍
AT系列气动执行器是双活塞齿条与齿轮转动结构设计，分为双作用与单作用（弹簧复位） AT气动执行器是由天津一标阀门自主设计、开发、制造的一款产品，执地机构和调节机构是统一的整体， 其执行机构有薄膜式和活塞式两类。活塞式行程长，适用于要求有较大推力的场合，不但可以直接带动阀杆，而且可以和蜗轮蜗杆等配合使用；而薄膜式行程较小，只能直接带动阀杆。 AT气动执行器分为正作用和反作用两种形式，所谓正作用就是信号压力增大，推杆向下；反作用形式就是信号压力增大，推杆向上。这种执行机构的输出位移与输入气压信号成正比例关系，信号压力越大，推杆的位移量也越大。当压力与弹簧的反作用力平衡时，推杆稳定在某一位置，AT气动执行器又有角行程气动执行器和直行程气动执行器两种。随着气动执行器智能化的不断发展，智能阀门阀门定位器成为其不可缺少的配套产品。智能阀门阀门定位器内装高集成度的微控制器，采用电平衡(数字平衡)原理代替传统的力平衡原理，将电控命令转换成气动定位增量来实现阀位控制；利用数字式开、停、关的信号来驱动气动执行机构的动作；阀位反馈信号直接通过高精确度的位置传感器，实现电/气转换功能。智能阀门阀门定位器具有提高输出力和动作速度、调节精确度、克服阀杆摩擦力、实现正确定位等特点。正是因为这些配套产品的不断智能化，才使得气动执行器更加智能化。 由于气动执行器执行机构有结构简单、输出推力大、动作平稳可靠、**防爆等优点，在化工、炼油等对**要求较高的生产过程中得到广泛的应用。 AT气动执行器分为双作用式和单作用式。 双作用式工作原理 当气源压力从气口进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过气口排出，同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。反之气源压力从气口进入气缸两端气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过气口排出，同时使两活塞齿条同步带动输出轴顺时针方向旋转。 单作用工作原理 当气源压力从气口进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过气口排出，同时使两活塞齿条同步带动输出轴逆时针方向旋转。在气源压力经过电磁阀换向后，气缸的两活塞在弹簧的弹力下向中间方向移动，中间气腔的空气从气口排出，同时使两活塞齿条同步带动输出轴顺时针方向旋转。 上海宇行气动阀门AT气动执行器 说明、AT/SR气动执行器价格等信息，请致电本公司或者在线咨询021-56052589。 1、铝挤压防本身内部和外部腐蚀，使用寿命更长的磨练缸表面保护和较低的摩擦系数。 2、双活塞齿轮齿条式的设计结构紧凑，安装位置对称，高循环寿命和快速的操作。反转可通过简单的反相活塞来完成。 3、两个独立的外部执行停止调整，允许容易的精确的调整在两个方向上的+ / - 4。这种调整可能是在打开或关闭的位置，并提供准确的阀门对齐。 4、通用一个简单的转换，从并行对角线的平方，反向传动轴。此功能允许一个较低和更灵活的轱辘。双面万能设计可作为第四代的选项和电源技术标准，可以方便地适应任何阀门。 5、利用一个单一的紧凑型设计为双作用和弹簧相同的样式和端盖。此功能降低库存和领域的转换，可以通过模块化弹簧盒子来进行添加或删除。 6、可视位置指示和直接，方便，经济的方式，安装流行的传感器的多功能位置指示器。 7、多个轴承和活塞和精确的操作，低摩擦，高循环寿命和精确小齿轮轴架的导向。 8、简单的范围内的通用性，更高的**性和耐腐蚀涂层弹簧设计的模块化预装弹簧匣。 9、活塞齿条和小齿轮轴定位准确，低缝隙，并在整体高效运作所造成大的完全加工齿。 10、化学镀镍钢丝，导向轴承，提高了**性和循环寿命最高的单件小齿轮轴。 11、选择高品质的轴承和密封提供较宽的工作温度范围，低摩擦和高循环寿命。 12、内部和外部的长期耐腐蚀不锈钢紧固件。 13、全部符合以下最新规格：产品互换性和易于安装的电磁阀，限位开关等配件的ISO 5211，DIN 3337和VDI / VDE 3845认证。 1、 气动执行器可与阀门直接安装联接，也可通过支架与接头进行安装联按。联接紧固件不得松动。 2、 保证执行器输出轴与阀杆安装的同轴度，并转动灵活，无爬行现象。 3、 联接管道、接头、附件等应清洁干净。 4、 电磁阀排气口始终向下，当向上或水平时，应连接弯管，使排气口向下。 5、 调试前应确认空气管道通畅，气压、电压、信号等符合要求。 6、 压缩空气应经过过滤、干燥、露点-15°C以下要除湿。 7、 调试时电磁阀应开到自动位置。 8、 气动操作时，应断开手动装置，手动操作时应断开气动装置。 9、 执行器上安装的各种附件，应分别参照使用说明书进行调试。 10、 正常工作情况下每月检查一次，每年检修一次。[1] 1)、挤压成型的铝合金缸体，经硬质氧化处理，表面质地坚硬，耐磨性强。 2)、紧凑的双活塞齿轮、齿条式结构，啮合精确，传动平稳，安装位置对称，输出扭矩恒定。 3)、活塞、齿条和输出轴的活动部位均安装F4导向环，实现低摩擦，长寿命，避免金属间的接触。 4)、缸体、端盖、输出轴、弹簧、紧固件等均经防腐处理。 5)、单气控型执行器的弹簧经预压后安装，可**、方便的拆卸和组装。 6)、AT32气动执行器在全开和全关位置均可进行0度和90度正负5度的双向行程调节。 7)、安装连接尺寸符合ISO5211、DIN3337和VD1/VDE3845以及namur标准，确保AT32气动执行器间的互换性和方便安装电磁阀、限位开关等附件。 8)、输出轴的安装连接孔有多种形状(四方孔、轴键孔、扁孔)供选择 9)、外形美观而精巧，重量轻，具有防水密封结构。 10)、有常温型、高温型、低温型。在常温工作条件下使用丁腈橡胶，在高温或低温时采用氟橡胶或硅橡胶 标准的形成角度：0°~90° 可以调整士5° 120℃形成角度：0° ~120° 可以调整士5° 180℃形成角度：0° ~180° 可以调整士5° 大的气源压力为10bar(145psi) 常供给气源压力为yali2.5bar(36psi)~8bar(116psi) SL为标准的温度（密封材质为丁晴橡胶O型圈NBR）-20℃（-4°F)~+80℃（+176°F） HL为高温（密封材质为氟橡胶O型圈FPM）-15℃（+5°F)~+150℃（+300°F） LT为低温（密封材质为硅橡胶O型圈SILICON）-40℃（-40°F)~+80℃（+176°F） 对于使用低温和高温的执行其需要用特殊的润滑脂润滑 **确定阀门启、闭时所需要的扭矩，在正常使用条件下，推荐**系数为15～20%。再根据阀门使用的流体介质增加**值。对清洁、润滑介质增加20%**值；对水蒸气或非润滑液体介质增加25%**值；非润滑的浆料液体介质增加40%**值；非润滑的颗粒介质增加80%**值。 选择双气控执行器时，根据上计算的扭矩值及使用气源压力查找双气控执行器的扭矩表，就可得到准确AT型号。 选择单气控执行器时，根据上述计算的扭矩值及使用气源压力，在弹簧复位栏内查找终点时扭矩(此扭矩要大于上述计算的扭矩)，就可得到准确的SR型号。例如：气源压力为0。4Mpa，经上述计算需要控制一个扭矩为165N。m的阀门，**按表查找弹簧复位终点相近扭矩171N.m，再向左查看执行器型号为SR160型(共装10组弹簧)。 说明：SR单气控型输出扭矩表中，弹簧复位“终点”扭矩即为关闭阀门的扭矩，弹簧复位“开始”扭矩即为打开阀门时的扭矩。相对应的气源压力开始的扭矩即关闭阀门状态的扭矩，气源压力终点扭矩即为打开阀门的扭矩。 上海宇行气动阀门AT气动执行器 说明、AT/SR气动执行器价格等信息，请致电本公司或者在线咨询021-56052589。 气动阀门不能动作 1.电磁阀是否正常，线圈是否烧坏，电磁 阀芯是否被赃物卡死 更换电磁阀、更换线圈、清楚赃物 2.对执行器单股供气检验，是否正常工作，如汽缸活塞窜气、缸体与端盖或转轴处漏气等，拆开执行器检查密封件是否已损坏，汽缸内孔表面是否已损坏。 更换已坏密封圈、更换汽缸或活塞 3.阀内哟杂志将球芯卡住 清楚杂质更换已损阀件 4.手动操作执行机构的手柄处在手动位置 将手柄扳到气动自动位置 5.管路扭曲、压扁 纠正或更换管路 6.介质或环境温度太低，造成管路冻结。 即使清楚冷凝水，增设除水设备 气动阀门动作迟缓爬行 1.气源压力不够 增加气源压力，途中设置贮气罐以减少压力变动。 2.其流量不够或同时有其他耗气量大的装置工作 增设贮气罐，增设空压机，以减少压力变动 3.气动执行器扭矩过小 增大AT气动执行器规格 4.阀门负载过大，阀门阀芯或其它阀件装配太紧不合理。 重新修配，调整阀门扭矩 5.汽缸摩擦力变动大 进行合适的润滑 其它故障 1.阀门动作开始跳动，负载过大 增大AT气动执行器规格 2.阀门动作结束时跳动，动作太快，惯性能量过大 增设调速阀或外部缓冲 回信号无信号 信号电源线路、短路、断路 1.维修电源线路 2.重新调整凸轮至正确位置 3.更换微动开关 AT气动执行器,角行程气动执行器,aero2型气动执行器,双作用气动执行器,单作用气动执行器,气动执行器,阀门气动执行器,气动阀门执行器,气动阀门驱动装置,气动执行机构,气缸,气动头,弹簧复位型阀门气动执行器,常开型气动执行器,常闭型气动执行器,铝合金气动执行器,不锈钢气动执行器,活塞式气动执行器,齿轮链条式气动执行器,直行程阀门气动执行器,意大利式气动执
|
产品相关关键字： AT气动执行器 ZT气动执行器 GT气动执行器
