  • ● 挤压铝质(ASTM6005)缸体,内表面细磨精加工,内部和外部均采用高级防腐技术,气缸摩擦系数小,使用寿命长,抗腐蚀性能强。
    ● 双活塞齿轮齿条式设计,结构紧凑、安装位置对称、改变输出轴转向方便,使用寿命长、动作迅速。活塞齿条背面装有复合轴承及导向环,动作精确、摩擦系数小、使用寿命延长。
    ● 组合式预负荷镀层弹簧,工作寿命长。
    ● 高精度齿轮和齿条,啮合间隙小、精度高,输出功率大。
    ● 不锈钢紧固件,安全美观,抗腐蚀性强。

    AT气动执行器详细介绍

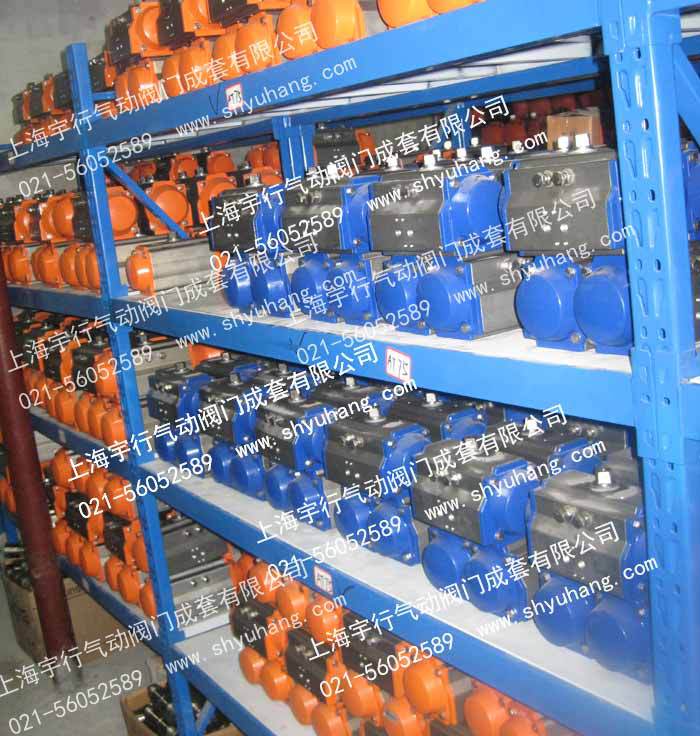

                   仓库大量库存现货气动执行器

    AT气动执行器


    AT气动执行器



    气动执行器的执行机构和调节机构是统一的整体,其执行机构有薄膜式、活塞式、拨叉式和齿轮齿条式。活塞式行程长,适用于要求有较大推力的场合;而薄膜式行程较小,只能直接带动阀杆。拨叉式气动执行器具有扭矩大、空间小、扭矩曲线更符合阀门的扭矩曲线等特点,但是不很美观;常用在大扭矩的阀门上。齿轮齿条式气动执行机构有结构简单,动作平稳可靠,并且安全防爆等优点,在发电厂、化工,炼油等对安全要求较高的生产过程中有广泛的应用。


           气动执行器是用气压力驱动启闭或调节阀门的执行装置,又被称气动执行机构或气动装置,不过一般通俗的称为气动头。本文对气动头的各种技术要求,进行阐述.

     DA/SR系列新型阀门气动执行器
                DA/SR新型齿轮齿条式气动执行器由上海什么公司综合了国内外最新技术,通过CAD三维模型创新优化设计,外形美观紧凑、现代化的造型;并采用实用新型材料、新工艺,使产品的质量、性能更加可靠;多规格选型更经济实惠;产品全面符合最新国际标准技术规范,满足现在和未来的需求。



    气动执行器内部结构图

     ①齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反方向旋转。

    ②挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟隆涂层),使用寿命更长,摩擦系数低。

    ③一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

    ④组合式预符荷安全弹簧组,不论在装配过程或使用现场中,都能方便而安全的安装或增减弹簧数量。

    ⑤外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是精确方便,调节阀开和阀关位置,如需全行程调节时则另外在两个端盖处配置较长调节螺钉。

    ⑥多功能位置指示器,现场可视化指示,符合VID/VIE3845、NAMUR标准槽,能安装并输出所有附件,如限位开关盒、电气定位器、位置传感器(倍加福、图尔克)。

    ⑦气源接口符合NRMAR标准,可直接安装NUMAR标准电磁阀。

    ⑧齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦、长寿命。

    ⑨所有的紧固件均采用不锈钢材料,长期抗腐蚀。

    ⑩连接部分符合全新国际标准规范ISO5211,DIN3337(F03-F25)使产安装具有互换性、通用性 。

     AT-DA 双作用工作原理
           当气源压力从气口(2)进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,两端气腔的空气通过气口(4)排出,同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。反之气源压力从气口(4)进入气缸两端气腔时,使两活塞向气缸中间方向移动,中间气腔的空气通过气口(2)排出,同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装,输出轴变为反向旋转,即为双作用反转DL型)


      双作用气动执行器  气动执行器扭矩算法



    气动执行器进气                               气动执行器出气
                空气进入左气孔,带动活塞左右推动.                             空气进入右气孔,带动活塞往中间压缩.

          AT单作用气动执行器工作原理
              当气源压力从气口(2)进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,迫使两端的弹簧压缩,两端气腔的空气通过气口(4)排出,同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。在气源压力经过电磁阀换向后,气缸的两活塞在弹簧的弹力下向中间方向移动,中间气腔的空气从气口(2)排出,同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装,弹簧复位时输出轴变为反向旋转,即为单作用反转SO型)
                                                         单作用气动执行器
             单作用气动弹簧压缩                   单作用气动弹簧释放

           空气压缩工作扭矩曲线          弹簧复位工作扭矩曲线

    AT气动执行器  尺寸图
      气动执行器分解图气动执行器内部材料


    照片-326

    照片-325

    照片-320

    bebtewc









    AT气动执行器-选用
          选用气动执行器时,在已确定阀门的扭矩上再增加安全值,水蒸气或非润滑的液体介质增加25%安全值;非润滑的浆料液体介质增加30%安全值;非润滑的干气介质增加40%安全值;非润滑用气体输送的颗粒粉料介质增加60%安全值;对于清洁、低摩擦的润滑介质增加20%安全值(上述安全值为本公司理论推荐,仅供参考)。



    DA型双作用式执行器选用示例
           当气动执行器控制一个需要扭矩200Nm的球阀,气源压力只有5bar,介质为非润滑的水蒸气,考虑到安全因素,增加25%安全值等于250Nm,按双作用输出扭矩表查找气源压力5bar,然后沿该列垂直查找等于或相近的扭矩数据,选277Nm,再沿该行向左查找其型号,选择DR00300型。

    SR型单作用式执行器选用示例
            当气动执行器控制一个需要扭矩100Nm的蝶阀,气源压力为4.5bar,介质为非润滑的干燥气体,考虑到安全因素,增加40%安全值等于140Nm,按单作用输出扭矩表查找弹簧复位终点得到相近扭矩148Nm,然后沿该行向左查找气源压力4.5bar的终点扭矩158Nm,必须考虑气源压力扭矩和弹簧复位扭矩相对力平衡,再沿该行向左查找其型号和弹簧数量,选择SC00450型、9只弹簧.

                 气动执行器球阀安全系数                 气动执行器蝶阀安全系数

       气动执行器   有关数据
       A)执行器的动作时间是下列条件测试;
    (1)常温(2)900行程(3)电磁阀4mm口径,流量为Qn400L/min   (4)管子内径8mm(5)中性干净空气(6)气源压力5.5bar(7)执行器空载
    注:在现场测试中一个或多个参数不同,动作时间会发生变化。

             B)型号SC重量为10根弹簧计算;需要增加或减少弹簧数量按每根弹簧重量来计算增加或减少每一台重量。气动执行器开关时间和耗气量


    AT气动执行器的工作原理
    双作用气动执行器工作原理
    单作用气动执行器工作原理
    双作用AT气动执行器的工作原理 Pinciple of double-acting

    当气源压力从气口(2)进入气缸两活塞之问中间时.使两活塞分别向气缸两端方向移动·,两端气腔的空气通过气口(4)排出·同时使两活塞齿条同步带动输出轴(齿轮}逆时针万向.旋转。反之气源压力从气口进入气缸两端气腔时.使两活塞向气缸中问方向移动.中间气腔的空气通过气口(2)排出,同时使两活寨齿条同步带动输出轴(齿条)顺时针方向旋转。如果把活塞相对反方向安装,瑞出轴变为反向旋转,既为双作用反转幼。
     When the air supply pressure from the air intake (2) into the cylinder between小e pistons in the山amber, so that the two separation of both ends of the cylinderpiston moves, both ends of the air space of air through the air Inlet (4) discharge,while allowing two simultaneous drive output shalt piston rack "(gear) clockwise turn.Instead air pressure from the air inlet (4) into the cylinder at both ends of gas chamber. so the two piston cylindermoves to the middle of the middle air cavity of air through the air intake (2) discharge, with synchronization when the pistons driving theoutput shalt rack (gear) rotates clockwise.(such as resets relative to.he oppositedirection to Install the piston. the output shaft into the reverse rotation, that Is.由uble for with the anti-transformation)..

    单作用AT气动执行器的工作原理Principle of double-acting
        当气源压力从气口(2)进入气缸两活塞之间中腔时.使两活塞分离向气缸两端方向移动.迫使两端的弹铸压缩,两端气腔的空气通过气
    口(4)徘出.同时便两活塞齿条同步带输出轴(齿轮)逆时针方向旋转。在气源压力经过电磁阀换向后,气缸的两活塞在弹簧的弹力下向中间
    方向移动.中间气腔的空气从气口(2)排出.同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。如果把活塞相对反方向安装。弹
    赞复位时编出轴变为反向旋转.即为单作用反转型,

        When the air supply pressure from the air intake (2) Into一hecylinder between the. pistons in the chamber, so that the two
    separation of both ends of小e cylinder piston moves. forcing bothends of the spring compression, both ends gas chamber air through
    the air inlet (4) discharge, while simultaneously driving the pistonslose rack the axis (gear) counterclockwise rotation. After the gas
    sup口y pressure valve for back.‘two-cylind er piston fn the springwill move to the center under the middle air cavity air from the air
    intake (2) output, while allowing two·simultaneous drive output.shaft of the piston rack(teeth round)clockwise rotation. (if you
    installed the opposite direction relative to the piston, spring return.into reverse when the outp一t shaft rotation, that is. the role of anti一single-lransforma,一on)

    执行器的选用
        选用气动执行器时.在已确定阀门的扭矩上再增加安全值.水蒸气或非润淆的液体介质增加25%安全值.非润滑的浆抖液体介质增力30%安全值:非润滑的干气介质增加40%安全值;非润滑用气体输送的颗粒粉料介质增加60%安全伯:对于清洁、低摩擦的润滑介质增加20%安全值(以上述安全值为本公司理论推荐,仅供参考)

    双作用式执行公选用示例
        当控制一个需要扭拒200Nm的球阀.气源压力只有5bar.介质为非润滑的水蒸气,考虑到安全因素.增加25%安全值等于250Nm,按双作用输出扭矩表查找气源压力5bar,然后沿该死垂直素找等于或相近的扭矩数据.选277Nm,再沿该行向左查找其型号.选择AT 125D型。

    单作用式执行器选用示例
        当控制一个需要扭拒10ONm的蝶阀.气源压力为4.5bar。介质为非润消的干烘气体,考虑到安全因素,增加40%安全值等于140Nm,按单作用偏出扭矩表查找弹簧复位终点得到相近扭矩148Nm,然后沿该行向左查找气源压力4.5bar的终点扭矩158Nm,必须考虑气源压力扭矩和弹簧复位扭矩相对力平衡.再沿该行向左查找其型号和弹铸数量.选择AT145S型、9只弹黄。

    气动执行器扭矩算法双作用气动执行器扭矩输出值单作用气动执行器扭矩输出值单作用气动执行器扭矩输出值单作用气动执行器扭矩输出值单作用气动执行器扭矩输出值单作用气动执行器扭矩输出值

    气动执行器加工全过程全部有高精度的加工中心全部完成








    照片-140

    照片-138



    照片-135


    气动执行与阀门的安装

     1、把本装工的翰出轴调到关的位工,同时把门门关闭,然后装工翰出轴孔对准杆芯及怕垂工装下.用,性与门门支
    架固吸即可。
    2,阔门与气动装工安妥后,要进行开关调试运行.如果开关轻松.无卡死现象.位t准确.All合格。反之找查服因排除。
    3、注愈事项:
    a.使用中气派保持千姗洁净,以免导物进入气缸.影晌气动装工正常工作。
    b.经常对装工裹面除尘和维护。
    C.定期进行检查。
        一般执行器与球阔装配大多通过支架和连接套进行装配.也可通过特刹阀杆!接插入气动执行脸轴孔内,注愈轴头不能
    离干执行轴孔深度.否则会顶死而造成执行艘工作失员,所有用于连接的.件配合按度要求较离.否则会影晌其开关角度产生
    闷门泄甘二件的配合公差按有关标准.轴孔的轴头(门杆)、方孔和扁头的配合公整按Hl 1/dl1.平行度、对称度按形位公整
    9级。普通平扭尺寸和公整按GB/T1095-79,半口锐尺寸和公差按G B/T1098-79, GB/T1099-79,


    AT气动执行器
    气动执行器的维护与保养

          气动执行器的日常雄护工作.气源应保持干燥、清洁.定期对与气动执行器相应应配合使用的空气过滤器进行放水、排污.以免进入电磁阀和执行器,影响正常工作。执行外表清洁.无粉尘沾积;执行器应不受水蒸汽、水、油污的沾染。气动执行器的密封应良好.各密封面、点应完整牢圈.严密无损.气缸进出口气接头不允许有报伤;气缸和管道系统的各部位应进行仔细维检查,保持气源压力正常。管子不允许有凹陷.保持畅通.不得有影晌硬用性能的泄露。不论是电磁阀、气源处理三联件、定位器的的气源管理连接应该完好无损.不得有泄露。电气部份的电源信号或调节电流位号应无缺相、短路、断路故阵,外亮防护接头连接应紧实、严密.防止进水、受潮与灰尘的入侵,保证电磁阀或定位器的正常工作.信号回信器应处于完整状态,以保证阀门开开关位置信号传送正常.手动操作机构应润滑良好,启闭灵活。手动操作机构向平柄处在手动位,时严向执行器通气。
          气动执行上的阀门外表表面应应保持油洁.经常去除灰尘、油污以及介质残渣等脏污。对于门门的活动部位必用保持清洁。以免产生磨损和度蚀.在行动中阀门应完好、无泄漏.开启和关闭灵活。各种阀门件应齐全、完好。法兰和支架上的螺栓不
      可缺少.螺纹应完好无损.不允许有松动现象.如发现松动应及时拧紧.以免磨损链接造成开启和关闭的位置不正确,产生泄露填料压盖不允许歪斜.避免对阀杆部位摩擦而.咬死.遭成执行不灵活不能正常工作。因此对气动阀门维护与保养十分重要。才能达到整个气动仪表控制系统处于正常工作状态。在正常工作情况下每月检查不少干一次.每年检修一次.
